EMC Chamber Rf Ferrite Tile Absorber 6,7mm 5,2mm Tinggi EMC ruang anechoic rf ruang pelindung
-
Menyoroti
Rf Ferrite Tile Absorber
,EMC Ferrite Tile
,Penyerap Ubin Ferit
-
JenisFilter RC
-
Fungsi PemindahanLulus Rendah
-
Jenis PaketPemasangan Permukaan
-
Frekuensi Pusat Nominal50Hz
-
Bandwidth 3dB1MHz
-
Kerugian Penyisipan100
-
Impedansi Masukan50
-
Redaman Stopband100
-
Ukuran Dasar10*10
-
Tinggi standar5.2mm, 6.7mm
-
WarnaHitam
-
MOQ5 meter persegi
-
Tipe ModelUbin 52, Ubin 67
-
Kemasandengan piring
-
Pelabuhanshanghai
-
Tempat asalCINA
-
Nama merekhaozhuo
-
SertifikasiCE RoHS
-
Nomor modelH-100
-
Kuantitas min Order>=1000 Potongan
-
Harga$2.90
-
Kemasan rinciankotak kayu
-
Menyediakan kemampuan1000 Potongan/Potongan per Minggu
EMC Chamber Rf Ferrite Tile Absorber 6,7mm 5,2mm Tinggi EMC ruang anechoic rf ruang pelindung
6.7mm 5.2mm tinggi ubin ferrit untuk EMC ruang
- Biasanya Kinerja pada:
- 30 MHz = -18,0 dB
- 100 MHz = -27,0dB
- 300 MHz = -25,0 dB
- 500 MHz = -19,5 dB
- 1000 MHz = -12,5 dB
- Permeabilitas awal: 2000±20%
- Kehilangan relatif: 25 (0,1MHz) tanδ/μiac
- Densitas Fluks Penuh: 260 (1194A/m)
- 3.93 "oleh 3.93" (0.0265" tebal)
- Persyaratan pesanan minimum berlaku

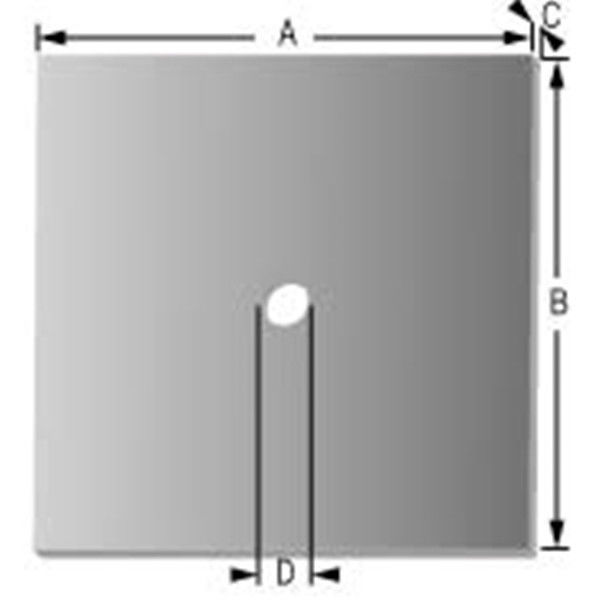

Ukuran ubin ferrit
· Ukuran dasar: 100*100mm
· Tinggi standar: 5.2mm, 6.7mm
· Diameter lubang: 10mm
| Permeabilitas awal | 5500 |
| Faktor kerugian relatif | 15@0.1MHz |
| Kepadatan fluks saturasi | 280 ((1194A/m) |
| Remanence | 180 |
| penekanan | 3 |
| Faktor suhu relatif | 3 |
| suhu Curie. | 90 |
| Kepadatan | 4.85*1000 |
| Resistensi | 100 |
| 30MHz | -25,5dB |
| 100MHz | -38dB |
| 300MHz | -19.5dB |
| 500MHz | -16dB |
| 700MHz | -12dB |
| 1000MHz | -10dB |
Aplikasi ubin ferrit

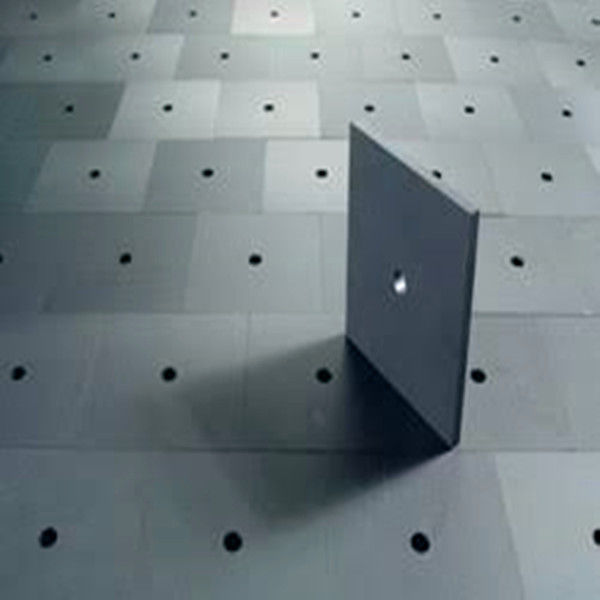

· Digunakan untuk ruang EMC
Berdasarkan prinsip memiliki permeabilitas magnetik kompleks yang sama (atau hampir sama) dengan konstanta dielektrik kompleks.Bahan dengan properti ini menunjukkan impedansi yang sama dengan "ruang bebas" dan oleh karena itu tidak mencerminkan energi yang dipancarkan pada kejadian normal. Ferrite Tile dapat memberikan 10dB - 25dB penyerapan antara 30MHz dan 1GHz. Tile tipis (sekitar 0,26 inci), tetapi bisa berat (sekitar 10 lbs per kaki persegi).
Ukuran untuk ubin ferrit kamar EMC
· Ukuran dasar: 100*100mm
· Tinggi standar: 5,5 mm, 6,7 mm
· Diameter lubang: 10mm
Aplikasi untuk lemari ferrit kamar EMCDigunakan untuk ruang EMC
Tentang Kami
- Tim teknis kami memiliki lebih dari 10 tahun pengalaman dalam merancang filter EMI. Kami tahu UL VDE CSA CE CQC dll standar keselamatan sangat baik.
- Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)Kita bisa menyelesaikan masalah EMI dengan cepat, efektif dan murah.
- Peralatan pengujian kami: Jembatan digital LCR/penguji tahan tegangan/penguji resistensi isolasi/penganalisis spektrum/penguji induktor/sumber sinyal standar/ruang perisai/penguji intensitas interferensi dll
- Produk kami: Filter EMI untuk tujuan umum/Filter EMI untuk inverter frekuensi/Filter EMI untuk fasilitas pelindung/Filter EMI untuk aplikasi militer
- Keuntungan kami: kualitas tinggi / hemat biaya tinggi / waktu pengiriman singkat
- Layanan kami: semua produk memiliki garansi dua tahun
- Pelanggan utama kami: drive inverter frekuensi dan sistem servo drive / sistem pelindung MRI / sistem inverter surya / sistem transit rel dll
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
