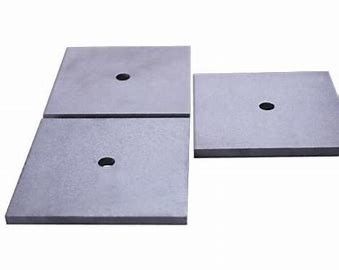

High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber

Peredam Ubin Ferit Frekuensi Tinggi Untuk Pelindung RF Ukuran 100*100 Ruang pelindung RF ruang anechoic emc

Produk - Penyerap Ubin Ferit
  • Menyoroti

    Rf Shielding Ferrite Tile Absorber

    ,

    Ferrite Tile Absorber 100x100

    ,

    100dB Ferrite Tile Absorber

  • Jenis
    ubin ferit
  • Warna
    Hitam
  • Ukuran Dasar
    100*100
  • Ketebalan
    5.2mm 6.7mm
  • Bandwidth 3dB
    14K
  • Kerugian Penyisipan
    100dB
  • Impedansi Masukan
    50ohm
  • Redaman Stopband
    100dB
  • Aplikasi
    ruang EMC
  • MOQ
    500 buah
  • Memasok
    10.000
  • Pengiriman
    Di laut
  • Pelabuhan
    shanghai
  • Tempat asal
    Jiangsu, Cina
  • Nama merek
    neutral
  • Sertifikasi
    CE RoHS
  • Nomor model
    5.2
  • Kuantitas min Order
    1 - 9 Buah
  • Harga
    $1000
  • Kemasan rincian
    100 pcs dalam satu karton berat kotor sekitar 20Kg
  • Menyediakan kemampuan
    100 Potongan/Potongan per Minggu

Peredam Ubin Ferit Frekuensi Tinggi Untuk Pelindung RF Ukuran 100*100 Ruang pelindung RF ruang anechoic emc

  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
Dapatkan Harga bicara sekarang

Ukuran Ubin Ferit

  • Ukuran dasar: 100*100mm
  • Tinggi standar: 5,2mm, 6,7mm
  • Diameter lubang: 10mm





Aplikasi Ubin Ferit

  • Digunakan untuk ruang EMC

Berdasarkan prinsip memiliki permeabilitas magnetik kompleks yang sama (atau hampir sama) dengan konstanta dielektrik kompleks. Bahan dengan sifat ini menunjukkan impedansi yang sama dengan "ruang bebas" dan oleh karena itu tidak memantulkan energi yang dipancarkan pada insiden normal.

Ubin Ferit dapat memberikan penyerapan 10dB - 25dB antara 30MHz dan 1GHz. Ubin tipis (sekitar 0,26 inci), tetapi bisa berat (sekitar 10 lbs per kaki persegi).



Ukuran untuk ubin ferit ruang EMC

  • Ukuran dasar: 100*100mm
  • Tinggi standar: 5,5mm, 6,7mm
  • Diameter lubang: 10mm

Aplikasi untuk ubin ferit ruang EMC

Digunakan untuk ruang EMC

Permeabilitas awal 5500
Faktor kerugian relatif 15@0.1MHz
Kepadatan fluks saturasi 280(1194A/m)
Remanensi 180
koersivitas 3
Faktor suhu relatif 3
Suhu Curie. 90
Kepadatan 4,85*1000
Resistivitas 100



Kinerja

30MHz -25,5dB
100MHz -38dB
300MHz -19,5dB
500MHz -16dB
700MHz -12dB
1000MHz -10dB



Peredam Ubin Ferit Frekuensi Tinggi Untuk Pelindung RF Ukuran 100*100 Ruang pelindung RF ruang anechoic emc 0

Bagian Dimensi dalam mm
A 99,95 +/-0,10
B 99,95 +/-0,10
C 6,70 +/-0,10
D 10,00 +/-0,20
Berat

330g





Peredam Ubin Ferit Frekuensi Tinggi Untuk Pelindung RF Ukuran 100*100 Ruang pelindung RF ruang anechoic emc 1Peredam Ubin Ferit Frekuensi Tinggi Untuk Pelindung RF Ukuran 100*100 Ruang pelindung RF ruang anechoic emc 2
