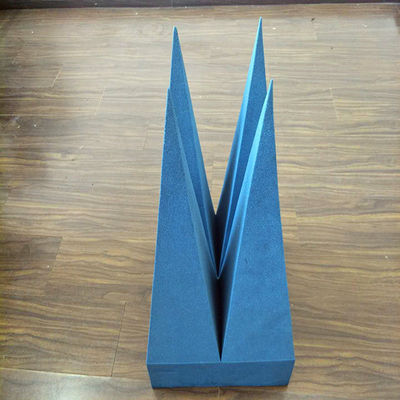

rf Absorber busa piramidal untuk ruang anekoik
Pyramidal Foam absorber dapat digunakan untuk rentang frekuensi 100MHz sampai 40GHz. Faktor yang menentukan frekuensi terendah yang dapat digunakan adalah ukuran fisik piramida busa.Semakin besar dimensi piramida, semakin rendah frekuensi operasi. karena volume yang dikonsumsi dalam kandang anechoic ketika menggunakan busa piramida besar.Ferrite Tiles sering dilapisi dengan penyerap Pyramidal Foam yang lebih kecil untuk memperpanjang kinerja anechoic hingga 30MHz tanpa kehilangan ruang berharga. busa poliuretan dimuat dengan karbon (dan tahan api) dapat disediakan dalam berbagai dimensi.
Tipe Penyerap RF Foam
· Penyerap gelombang mikro lembaran karet
· Penyedot gelombang mikro busa berbasis karbon
· Honeycomb & daya tinggi microwave absorber
· Penyedot gelombang mikro yang bisa disemprotkan
· Penyerap gelombang mikro yang kaku dan dapat dibuang
TYPE | BASE SIZE | NOMOR PIRAMIDAL | Berat badan | Total tinggi | Ketinggian dasar | Tinggi Piramida |
PYRAMIDAL Lebar |
HZ-30 | 500*500 | 36*36 | 1.1 | 30 | 15 | 15 | 14 |
HZ-50 | 500*500 | 20*20 | 1.8 | 50 | 20 | 30 | 25 |
HZ-70 | 500*500 | 20*20 | 2.5 | 70 | 20 | 50 | 25 |
HZ-100 | 500*500 | 13*13 | 3.3 | 100 | 25 | 75 | 38 |
HZ-150 | 500*500 | 9*9 | 4.8 | 150 | 30 | 120 | 56 |
HZ-200 | 500*500 | 7*7 | 6.3 | 200 | 40 | 160 | 71 |
HZ-300 | 500*500 | 5*5 | 9 | 300 | 60 | 240 | 100 |
HZ-400 | 500*500 | 4*4 | 12 | 400 | 70 | 330 | 125 |
HZ-500 | 500*500 | 3*3 | 15 | 500 | 80 | 420 | 167 |
HZ-600 | 400*400 | 2*2 | 18 | 600 | 90 | 510 | 200 |
HZ-700 | 250*500 | 1*2 | 21 | 700 | 100 | 600 | 250 |
HZ-800 | 250*500 | 1*2 | 24 | 800 | 100 | 700 | 250 |
HZ-1000 | 334*334 | 1*1 | 30 | 1000 | 150 | 850 | 3 |
TYPE | Ketinggian | REFLEKTIVITAS | ||||||||
40 | 15 | 10 | 3 | 1.5 | 0.5 | 0.3 | 0.2 | 0.15 | ||
HZ-100 | 100 | 50 | 45 | 40 | 30 | 20 | ||||
HZ-150 | 150 | 50 | 50 | 45 | 33 | 25 | ||||
HZ-200 | 200 | 50 | 50 | 50 | 37 | 30 | 17 | |||
HZ-300 | 300 | 50 | 50 | 50 | 40 | 33 | 20 | |||
HZ-400 | 400 | 50 | 50 | 50 | 45 | 40 | 25 | 17 | ||
HZ-500 | 500 | 50 | 50 | 50 | 45 | 40 | 30 | 20 | 17 | |
HZ-600 | 600 | 50 | 50 | 50 | 50 | 40 | 30 | 25 | 20 | |
HZ-700 | 700 | 50 | 50 | 50 | 50 | 43 | 35 | 30 | 20 | 17 |
HZ-800 | 800 | 50 | 50 | 50 | 50 | 45 | 36 | 30 | 20 | 17 |
HZ-1000 | 1000 | 50 | 50 | 50 | 50 | 45 | 38 | 35 | 25 | 20 |
Informasi Dasar Penyedot RF Foam
· Ukuran dasar: 500*500mm, disesuaikan dapat diterima
· Tinggi standar: 30,50,100,150,200,300,400,500,700,800,1000mm
Fitur penyerap busa RF
· Bahan tradisional untuk ruang anekoik
· Penyerapan yang luar biasa di rentang frekuensi yang luas
· Fleksibel
