sangkar faraday MRI
Fitur Produk Ruang Pemindaian MRI:
Pelindung RF dibuat dengan membuat ruang dari sistem panel galvanis tipe pan 2 mm.Sudut-sudut panel terlindung dilas, disemprot galvanis dan dirakit dengan pengencang khusus M10 pada jarak 150mm.Pengencang ini dipasang berdasarkan torsi yang telah ditentukan sebelumnya untuk memastikan redaman pelindung RF yang tahan lama.Di antara flensa panel berpelindung RF, paking berkinerja tinggi dipasang dengan hati-hati.Konstruksi ini didasarkan pada praktik terbaik dan memberikan kinerja pelindung RF tertinggi untuk aplikasi militer dan industri.Selain itu, desain ini menghilangkan kebutuhan akan pengelasan, pemotongan, atau penggergajian sehingga memungkinkan pemasangan di lokasi yang cepat dan bersih.

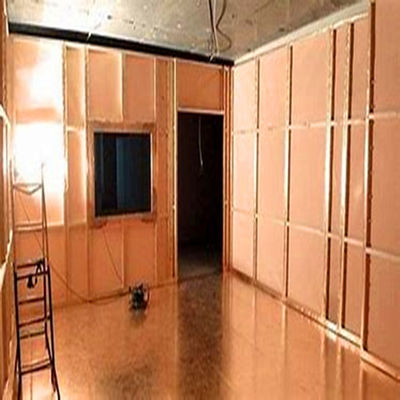

Deskripsi Ruang Pemindaian MRI:
Konstruksi rangka modular ini dibungkus dengan tembaga berlapis listrik yang dapat memenuhi kriteria desain apa pun.Sistem yang direkayasa dan dibaut meningkatkan integritas RF dengan jahitan lebar 4,4 cm (1 3/4") yang sangat terkompresi, sehingga menghasilkan permukaan pelindung yang mulus. Pengencang interior tidak harus menembus permukaan pelindung karena desainnya, sehingga meningkatkan masa pakai jangka panjang dari perisai.
Fitur Produk | ||||
Panel pelindung terbuat dari pelat baja canai dingin yang dicetak.Mereka disambung dan dilas dengan perlindungan CO2, yang dapat menahan pelat dari distorsi dan memastikan kerataan pelat baja. | ||||
Konstruksi rangka mandiri terbuat dari bahan berpenampang. | ||||
Pintu pelindung bersifat opsional: pintu gerak listrik standar (alternatif gerak listrik / manual), pintu pelindung otomatis penuh (diaktifkan dengan cahaya dengan kata sandi) pintu geser.Dekorasi baja tahan karat subshining ada di permukaan pintu.Dimensi standar pintu adalah: 0,85×2(m). | ||||
Pintu pelindung geser gantung skala besar, pintu geser gerak listrik, pintu kantong gas geser gerak listrik, pintu putar dengan lintasan. | ||||
Jendela berventilasi dirancang dalam tipe pemandu gelombang seluler dengan dimensi: 300×300(mm). | ||||
Filter daya berada dalam kondisi kinerja tinggi dan kebocoran rendah. | ||||
Telepon, AC, perangkat pemadam kebakaran, serat optik, dan kabel CAT5 dapat dilengkapi sesuai kebutuhan. | ||||
Dekorasi akan diatur di ruang pelindung sesuai dengan kebutuhan ruang peralatan standar. | ||||
Properti Pelindung (dB) | ||||
| 14kHz | 85dB | ||
100KHz | 100dB | |||
200KHz | 110dB | |||
Gelombang pesawat | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
10-20GHz | 100dB | |||
20-40GHz | 80dB | |||
Ruang Lingkup Aplikasi | ||||
pengujian EMC | ||||
Barang 1 | Tipe Panel Modul, pelat baja galvanis 2mm/3mm | |||
Barang 2 | Pintu Pelindung RF, Ukuran terbuka: 1000*2000mm Atau dimensi yang disesuaikan | |||
Barang 3 | Filter Daya 16A/ 32A/50A/63A Atau parameter yang disesuaikan | |||
Barang 4 | Panel Ventilasi Sarang Lebah 300x300x25mm 300x600x25mm Atau dimensi yang disesuaikan | |||
Barang 5 | Panel RF 300*200mm, termasuk pandu gelombang Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Atau dimensi yang disesuaikan | |||
Butir 6 | Lantai Lantai anti-statis atau lantai laminasi Atau bahan yang disesuaikan | |||
Butir 7 | Penyerap RF busa Ubin ferit Penyerap daya tinggi | |||
Butir 8 | Jari tembaga berilium | |||
Butir 9 | Pemandu gelombang baja | |||
Barang 10 | Gasket Pelindung EMI |
Aksesori Ruang Pemindaian MRI
Aksesori 1 | Pintu MRI 1.2x2.1M |
Aksesoris 2 | Jendela MRI 0.8x1.2M |
Aksesoris 3 | Penyaring EMI 16A/ 25A/ 30A |
Aksesoris 4 | Filter Sarang Lebah Kuningan 300x300x25mm 300x600x25mm |
Aksesoris 5 | Panel tembaga Foil tembaga 1380mmx0.105mm |
Aksesoris 6 | Pandu gelombang kuningan |
Aksesoris 7 | Pita tembaga Lebar 25mm 50M/Roll Lebar 50mm 50M/Roll |
Aksesoris 8 | Wol tembaga 2.5KGS/Gulungan |
Aksesoris 9 | Jari-jari tembaga berilium |
