hingga 40GHz High Performance EMC Testing Chamber
Jika diminta, ruangan yang dilindungi RF dapat dilapisi dengan dinding papan gips dan langit-langit gantung.Lantai ruang perisai dapat dibangun menggunakan kayu dengan vinyl topping flush ke ambang pintu. Di ruang kontrol atau pusat data, lantai dapat dibangun sebagai lantai komputer yang ditingkatkan untuk memungkinkan rute kabel yang mudah.Lantai komputer yang ditinggikan dibangun menggunakan ubin lantai anti-statis standar pada pijakan yang dapat disesuaikan untuk menahan beban lantai rata-rata minimal 500 kg/m2Sistem lantai komputer yang ditinggikan menyediakan pintu masuk ke ruang kontrol atau amplifier tanpa ambang jika ruang itu dibangun di dalam lubang lantai.
Ketika ruang terlindung diperlukan?
· Jika laboratorium Anda berada di dekat pemancar spektrum luas (yaitu peralatan yang mengirimkan beberapa frekuensi di bawah 400Hz), menara radio, pemancar telepon seluler atau generator medan besar lainnya,maka Anda harus mempertimbangkan ruangan terlindung.
· Jika penelitian Anda berada di pita gamma dan Anda tidak ingin menggunakan filter kerucut 60/50Hz untuk menghilangkan kebisingan listrik, Anda dapat mempertimbangkan ruang yang terlindung.Kami merekomendasikan mengambil langkah-langkah di atas untuk pertama meminimalkan kebisingan listrikJika itu tidak cukup untuk kebutuhanmu, maka ruangan terlindung bisa membantu.
Fitur Produk | ||||
Panel pelindung terbuat dari lempeng baja yang digiling dingin.yang dapat menahan pelat dari distorsi dan memastikan perataan pelat baja. | ||||
Konstruksi rangka yang didukung sendiri terbuat dari bahan bagian. | ||||
Pintu pelindung opsional: pintu elektromotor standar (alternatif elektromotor / manual), pintu pelindung otomatis (diaktifkan dengan lampu dengan kata sandi) pintu geser.Subshining stainless steel dekorasi adalah pada permukaan pintuDimensi standar pintu adalah:0.85 × 2 ((m). | ||||
Pintu pelindung geser gantung berskala besar, pintu geser elektromotor push-in, pintu kantong gas geser elektromotor, pintu berputar dengan rel. | ||||
Jendela berventilasi dirancang dalam jenis gelombang seluler dengan dimensi: 300 × 300 mm. | ||||
Filter daya dalam kondisi kinerja tinggi dan kebocoran rendah. | ||||
Telepon, pendingin udara, alat pemadam kebakaran, serat optik dan kabel CAT5 dapat dilengkapi sesuai kebutuhan. | ||||
Dekorasi akan diatur di ruang pelindung sesuai dengan persyaratan ruang peralatan standar. | ||||
Sifat perisai (dB) | ||||
| 14kHz | 85dB | ||
100KHz | 100dB | |||
200KHz | 110dB | |||
Gelombang datar | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
10-20GHz | 100dB | |||
20-40GHz | 80dB | |||
Lingkup Aplikasi | ||||
Tes EMC | ||||
Pos 1 | Modul Jenis panel, pelat baja galvanis 2mm/3mm | |||
Pos 2 | Pintu Perisai RF, ukuran terbuka:1000*2000mm Atau Dimensi yang disesuaikan | |||
Artikel 3 | Filter Daya 16A/ 32A/50A/63A Atau parameter yang disesuaikan | |||
Pos 4 | Panel ventilasi honeycomb 300x300x25mm 300x600x25mm Atau Dimensi yang disesuaikan | |||
Pos 5 | Panel RF 300*200mm,termasuk panduan gelombang Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Atau Dimensi yang disesuaikan | |||
Artikel 6 | Lantai Lantai anti-statis atau lantai Laminasi Atau bahan khusus | |||
Artikel 7 | Penyedot RF busa Kotak ferrit Absorber daya tinggi | |||
Pos 8 | Beryllium tembaga Jari | |||
Pos 9 | Panduan gelombang baja | |||
Pos 10 | Gasket Perlindungan EMI |

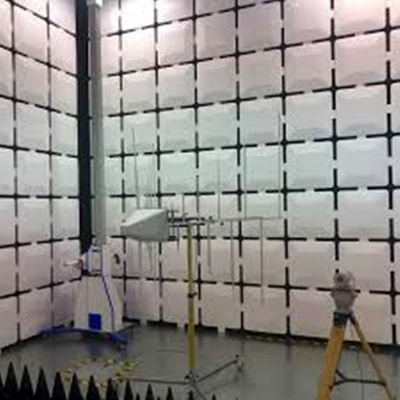

RF Khasiat Perisai Kamar Anehoik (dB) | ||
| 14kHz | 75dB |
100KHz | 100dB | |
200KHz | 110dB | |
Gelombang datar | 50-103MHz | 120dB |
| 1-10GHz | 110dB |
10-20GHz | 100dB |
