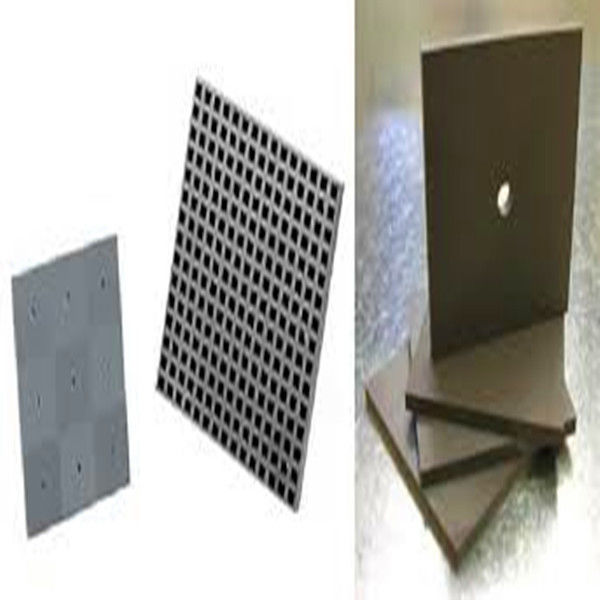

5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM

5.2mm Tebal Ferrite Tile Absorber Untuk 3m Emc Anechoic Chamber RF SHIELDING ROOM

Produk - Penyerap Ubin Ferit
  • Menyoroti

    5.2mm Ferrite Tile Absorber

    ,

    Anekoic Chamber Ferrite Tile Absorber

    ,

    3m Peti Ferrit Kamar

  • Jenis
    ubin ferit
  • Ketebalan
    5.2mm
  • Warna
    Hitam
  • Frekuensi Pusat Nominal
    50/60Hz
  • Bandwidth 3dB
    14K
  • Kerugian Penyisipan
    100dB
  • Impedansi Masukan
    50ohm
  • MOQ
    500 buah
  • Memasok
    Saham
  • Ukuran Dasar
    100*100
  • Frekuensi Operasi
    50/60Hz
  • Aplikasi
    ruang EMC
  • Pelabuhan
    shanghai
  • Tempat asal
    Jiangsu, Cina
  • Nama merek
    neutral
  • Sertifikasi
    CE RoHS
  • Nomor model
    5.2
  • Kuantitas min Order
    1 - 9 Buah
  • Harga
    $1000
  • Kemasan rincian
    10 pcs dalam satu karton berat kotor sekitar 10Kg
  • Menyediakan kemampuan
    100 Potongan/Potongan per Minggu

5.2mm Tebal Ferrite Tile Absorber Untuk 3m Emc Anechoic Chamber RF SHIELDING ROOM

  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
Dapatkan Harga bicara sekarang

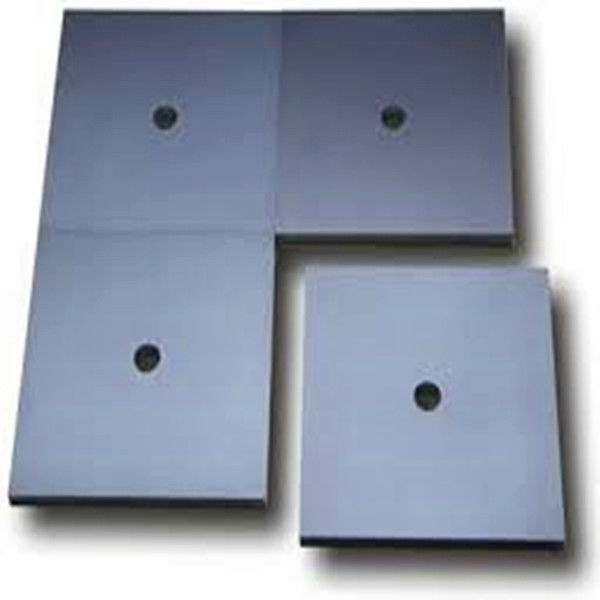

Ukuran Ubin Ferit

  • Ukuran dasar: 100*100mm
  • Tinggi standar: 5.2mm, 6.7mm
  • Diameter lubang: 10mm

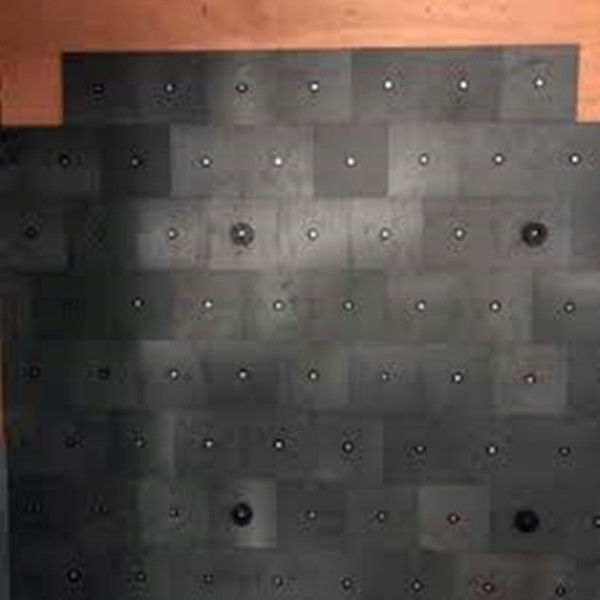

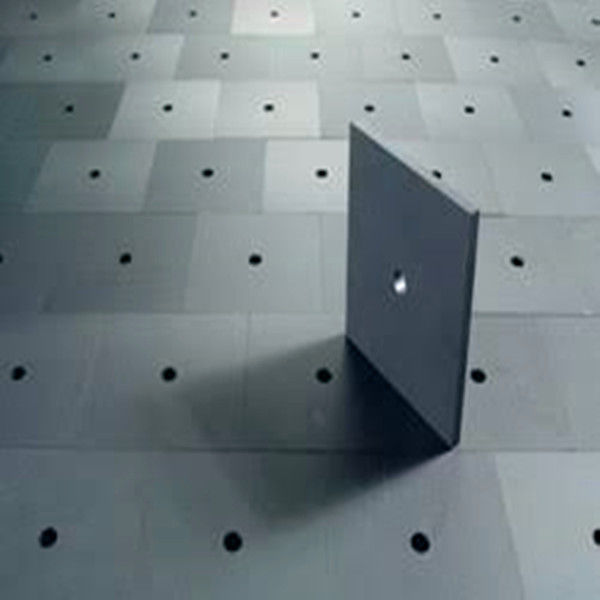

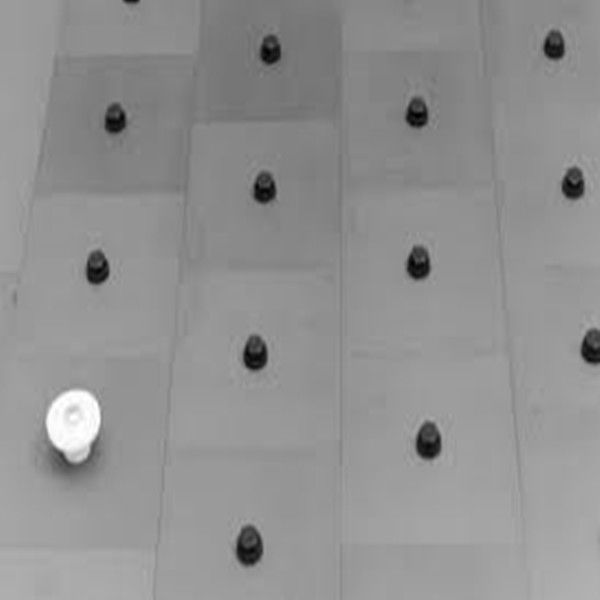

Aplikasi Ubin Ferit

  • Digunakan untuk ruang EMC

Berdasarkan prinsip memiliki permeabilitas magnetik kompleks sama (atau hampir sama) dengan konstanta dielektrik kompleks. Bahan dengan sifat ini menunjukkan impedansi yang sama dengan "ruang bebas" dan oleh karena itu tidak memantulkan energi yang dipancarkan pada insiden normal.

Ubin Ferit dapat memberikan penyerapan 10dB - 25dB antara 30MHz dan 1GHz. Ubin tipis (sekitar 0,26 inci), tetapi bisa berat (sekitar 10 lbs per kaki persegi).



Ukuran untuk ubin ferit ruang EMC

  • Ukuran dasar: 100*100mm
  • Tinggi standar: 5.5mm, 6.7mm
  • Diameter lubang: 10mm

Aplikasi untuk ubin ferit ruang EMC

Digunakan untuk ruang EMC

Permeabilitas awal 5500
Faktor kerugian relatif 15@0.1MHz
Kepadatan fluks saturasi 280(1194A/m)
Remanensi 180
koersivitas 3
Faktor suhu relatif 3
Suhu Curie. 90
Kepadatan 4.85*1000
Resistivitas 100



Kinerja

30MHz -25.5dB
100MHz -38dB
300MHz -19.5dB
500MHz -16dB
700MHz -12dB
1000MHz -10dB



Karakteristik Material Hz-FT

Properti Simbol Satuan Nilai
Permeabilitas awal μiac   5500 ±20%
Faktor kerugian relatif tanδ/μiac ×10-6 15 (0.1MHz)
Kepadatan fluks saturasi Bs mT 280 (1194A/m)
Remanensi Br mT 180
Koersivitas Hc A/m 3
Faktor suhu relatif (20℃∼60℃) αμr ×10-6/℃ 3
Suhu Curie Tc ℃ >90
Kepadatan δ ㎏/㎥ 4.85×103
Resistivitas ρ Ω·m >100

Grafik Khas Kerugian Pantulan (dB) dan Spesifikasi Kinerja

5.2mm Tebal Ferrite Tile Absorber Untuk 3m Emc Anechoic Chamber RF SHIELDING ROOM 0

Frekuensi Khas Spesifikasi
30MHz -25.5dB -24.0dB maks.
100MHz -38.0dB
300MHz -19.5dB
500MHz -16.0dB
700MHz -12.0dB
1000MHz -12.0dB -9.0dB maks.











5.2mm Tebal Ferrite Tile Absorber Untuk 3m Emc Anechoic Chamber RF SHIELDING ROOM 1

Bagian Dimensi dalam mm
A 99.95 +/-0.10
B 99.95 +/-0.10
C 6.70 +/-0.10
D 10.00 +/-0.20
Berat 330g



5.2mm Tebal Ferrite Tile Absorber Untuk 3m Emc Anechoic Chamber RF SHIELDING ROOM 2

5.2mm Tebal Ferrite Tile Absorber Untuk 3m Emc Anechoic Chamber RF SHIELDING ROOM 35.2mm Tebal Ferrite Tile Absorber Untuk 3m Emc Anechoic Chamber RF SHIELDING ROOM 4
