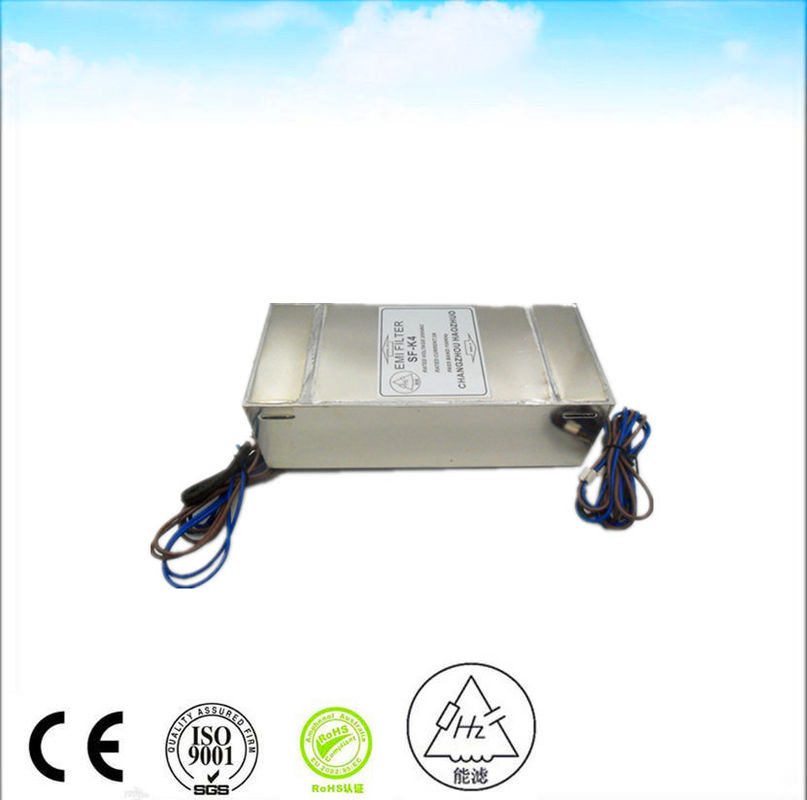

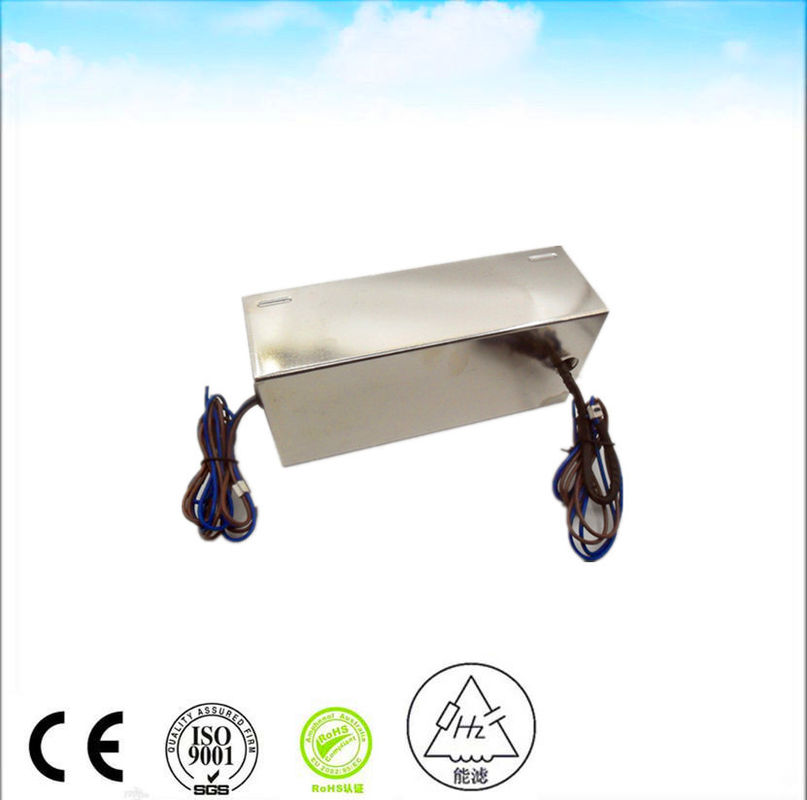

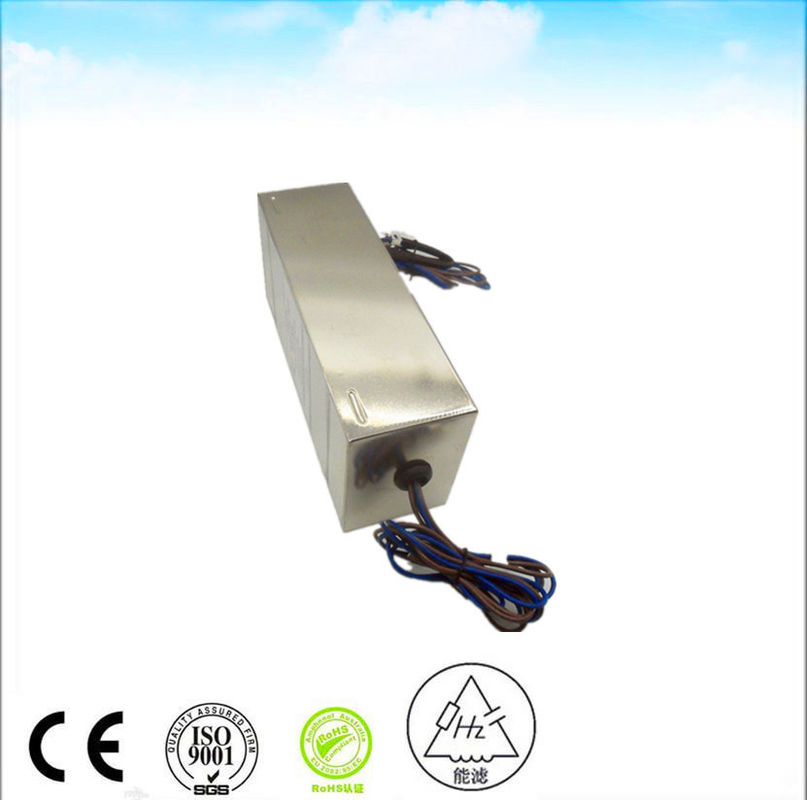

4 Baris 3a Filter Sinyal Emi Untuk Ruang Anechoic Jalur Sinyal AC
Ada dua metode dasar yang digunakan untuk menekan kebisingan: filter dan perisai.Ini memiliki hubungan yang saling mendukung;meskipun keduanya umumnya diperlukan, keduanya dapat disederhanakan jika ada sedikit noise.Perisai umumnya terbuat dari logam.Karena mereka harus menutupi seluruh perangkat elektronik mereka cenderung besar.Ini berarti bahwa mereka juga cenderung meningkatkan biaya dan berat perangkat.Filter adalah komponen elektronik, dan memanfaatkannya dengan terampil dapat memungkinkan Anda menyederhanakan pelindung, dan dapat membantu mengurangi biaya dan berat perangkat elektronik.
Bab ini memberikan gambaran singkat tentang prinsip pengoperasian filter dan menjelaskan konfigurasi sirkuit tipikal untuk memberikan dasar pengetahuan yang baik untuk memanfaatkan filter dengan terampil.Sirkuit filter yang digunakan untuk menghilangkan noise elektromagnetik biasanya disebut filter supresi EMI, tetapi di sini hanya disebut sebagai "filter".
Jenis |
Kebisingan sasaran |
Informasi yang digunakan untuk memisahkan kebisingan |
Perbedaan sinyal/noise |
Metode implementasi |
Aplikasi utama |
Filter supresi EMI |
Kebisingan radio secara umum |
Penyimpangan dalam distribusi frekuensi |
Sinyal |
Frekuensi rendah |
Filter lolos rendah |
Rangkaian listrik secara umum |
Kebisingan |
Frekuensi tinggi |
Coil choke mode umum |
Kebisingan mode umum |
Perbedaan mode transmisi |
Sinyal |
Normal |
Koil kopling |
Catu daya (AC/DC) sinyal diferensial |
Kebisingan |
Umum |
Peredam lonjakan |
Lonjakan tegangan tinggi |
Perbedaan tegangan |
Sinyal |
Tegangan rendah |
Resistansi non-linier Kesenjangan debit, dll. |
Perangkat elektronik pada umumnya (titik masuk gelombang) |
