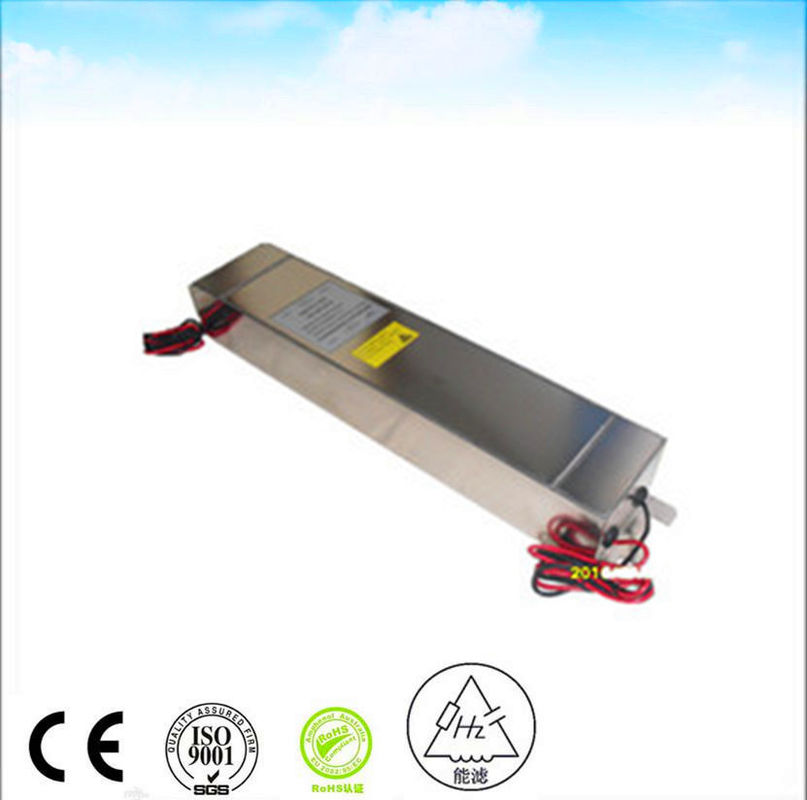

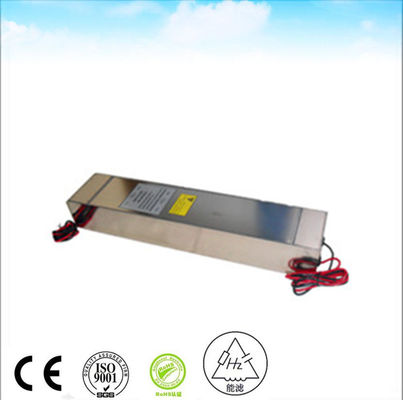

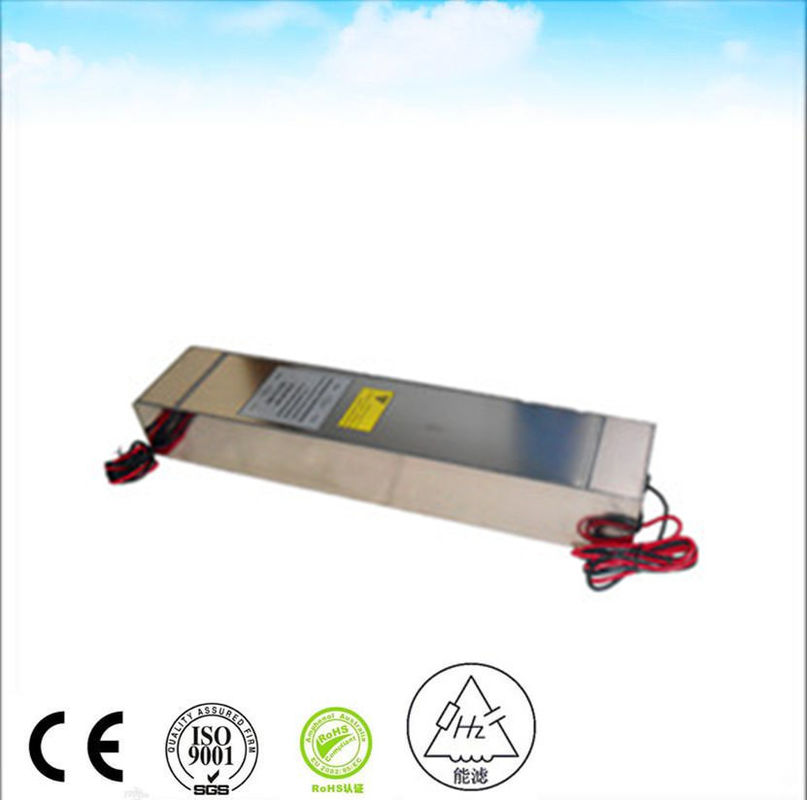

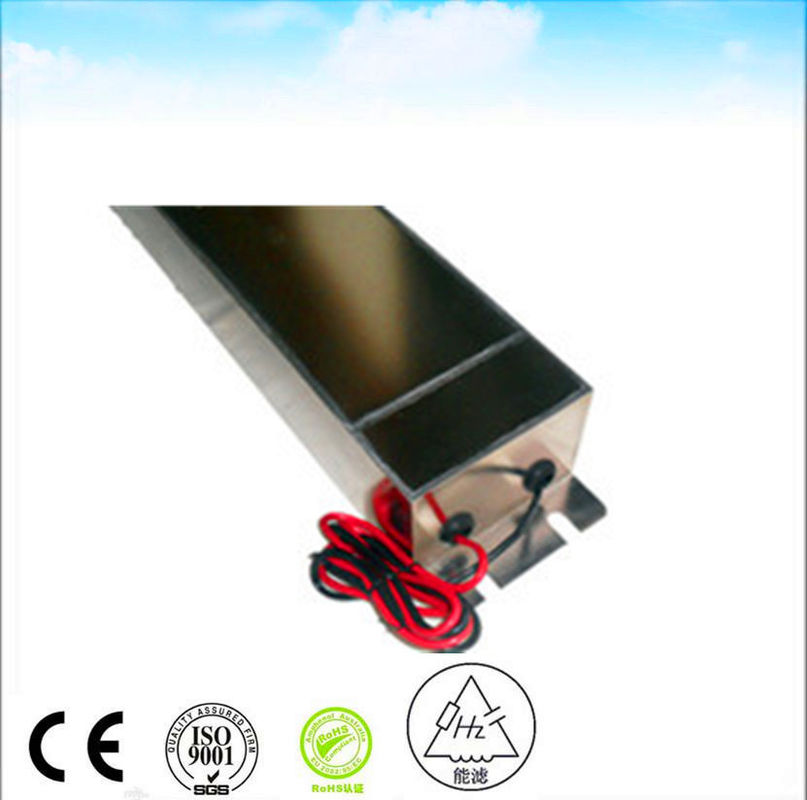

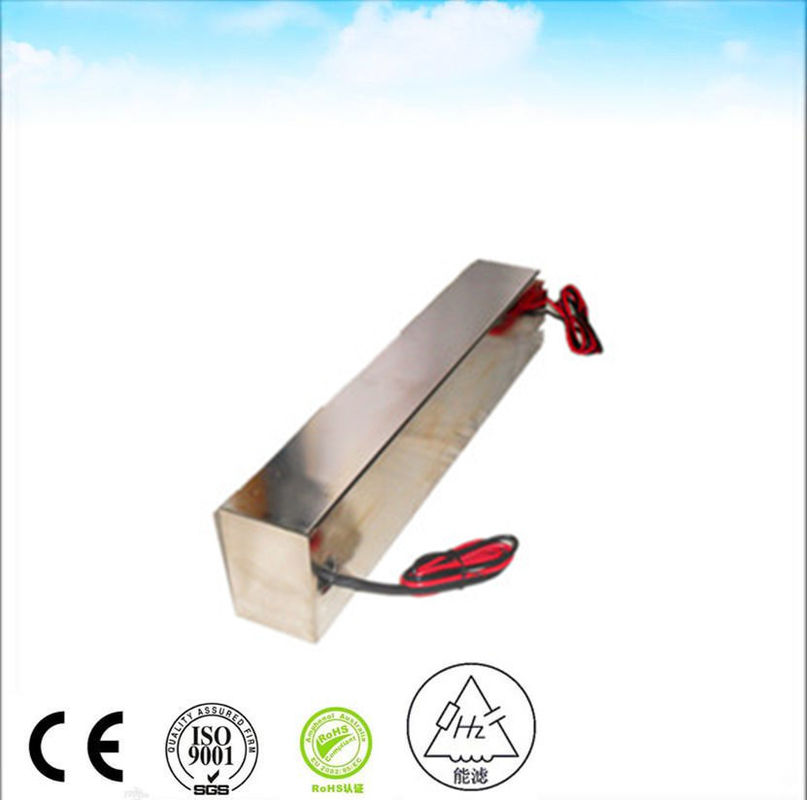

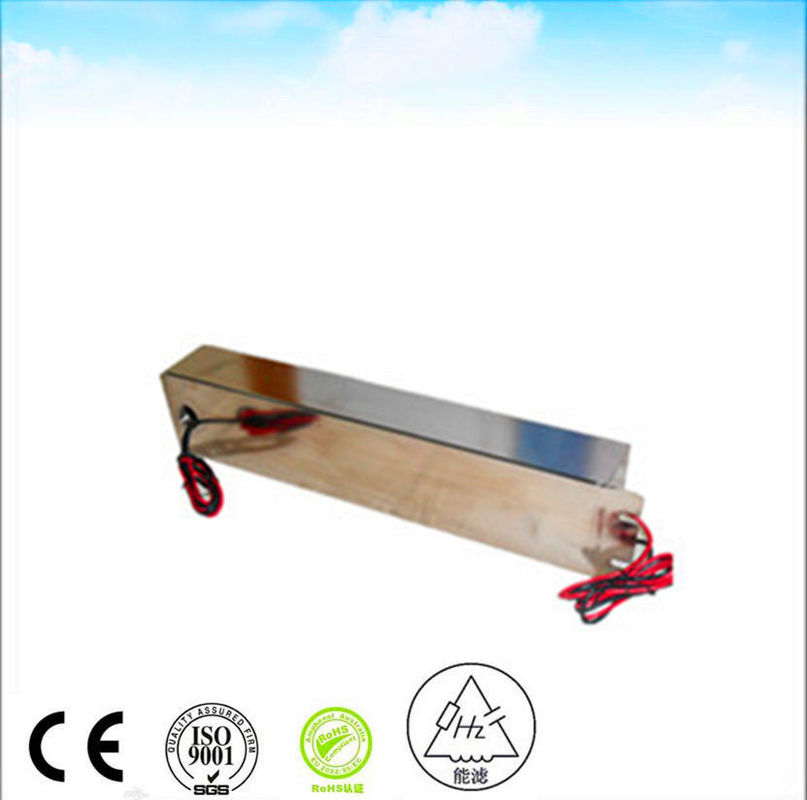

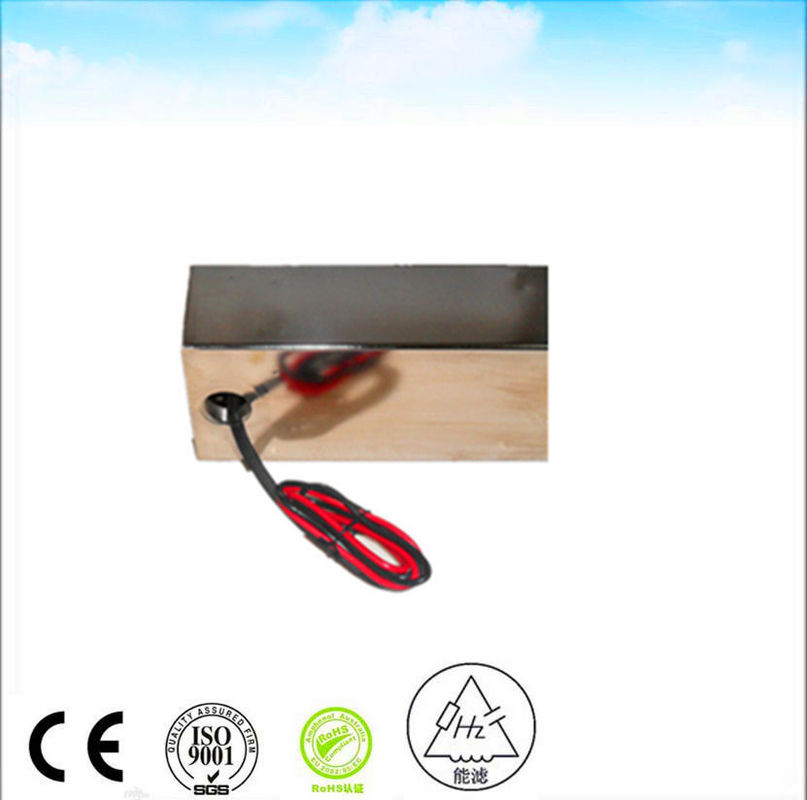

50A 250VAc Lini Emi Desain Filter Untuk ruang pelindung rf

MOQ:	>=1 buah
harga:	$300.00
standard packaging:	1 pcs dalam satu karton berat kotor sekitar 20Kg
Supply Capacity:	100 Potongan/Potongan per Minggu

Detail Information

Product Description

Detail Information

Tempat asal

Nama merek

nenglv

Sertifikasi

CE RoHS

Nomor model

HZ-2X50C5

Jenis:

Penyaring EMI

Fungsi Pemindahan:

Lulus Rendah

Jenis Paket:

Lubang Pikiran

Frekuensi Pusat Nominal:

50/60Hz

Bandwidth 3dB:

Kerugian Penyisipan:

100dB

Impedansi Masukan:

50ohm

Redaman Stopband:

100dB

Nilai Tegangan:

120/250VAC

Nilai Saat Ini:

16A 30A

Frekuensi Operasi:

50/60Hz

Aplikasi:

Ruang Pelindung Rf

Pelabuhan:

shanghai

Menyoroti:

Filter Garis 250vAc Untuk Audio

desain filter emi jalur ac

filter emi jalur 50A

Product Description

250VAC 50A EMI saluran listrik filter rf pelindung

Tips Pemasangan Filter EMI

Kabel dan kabel di dalam sistem termasuk kabel daya masukan dapat bertindak sebagai antena untuk kebisingan frekuensi tinggi (10 ̊s MHz dan atas) memancarkannya melalui udara serta mengambilnya.Hal ini dapat menimbulkan tantangan serius untuk mengurangi radiasi serta frekuensi tinggi yang dilakukan emisiKebisingan frekuensi yang lebih tinggi (10 ̊s pf MHz dan atas) yang disaring oleh sirkuit filter dapat dipasangkan kembali di sisi lain (kabel) melalui mode yang dipancarkan.Ini membuat pemasangan filter cukup kritisMemperhatikan rekomendasi pemasangan filter EMI berikut dapat memastikan kinerja filter EMI yang tepat:

Pasang filter di tempat yang membutuhkan kabel yang paling pendek.
Ketika tujuan adalah pengurangan kebisingan, pasang filter sedekat mungkin dengan sumber EMI, apakah itu drive, sumber daya tak terputus, inverter atau komponen lain.semakin banyak kabel yang tersedia untuk menyebarkan kebisingan.
Untuk kepatuhan EMI, pasang filter sedekat mungkin dengan titik masuk daya (POE).
Pengepungan memasang filter ke sasis di titik masuk daya dengan perisai yang tepat, menciptakan isolasi input-output yang baik.
Jika pemasangan balok tidak mungkin, biarkan kabel/kabel pada input filter sesingkat mungkin dan lindungi kabel input, jika perlu.
Untuk aplikasi MIL, gunakan konektor kelas MIL yang dipasang langsung pada kotak filter dan pasang pada sasis.
Shield filter output cabling jika ia mengambil suara dari dalam sistem.

Tegangan nominal	250 VAC
NOMINAL ACRENT	30 A
Frekuensi Operasional	50 60 Hz
Penurunan Tegangan	Kurang dari 1V
Overload	140% dari arus nominal selama 15 menit
Distorsi Harmonik	Kurang dari 2% @ arus nominal penuh
Arus kebocoran	≤ 0,2A@380/230VAC dan 50Hz
Tegangan Tahan Dielektrik	1000VDC (line to line) 1000VDC (line to case)
Resistensi Isolasi DC	Seperti Per MIL-STD-202 Metode 202
Kekuatan terminal	Seperti Per MIL-STD-202 Metode 211
Peningkatan Suhu	Seperti Per MIL-F-15733
Kerugian Penempatan	≥ 100dB@14K-40GHz Menurut MIL-STD-220A, Dalam Kondisi Beban
Klasifikasi Iklim	25/070/21

Kami dapat menyediakan EMI Filter seperti

100a Filter EMI
Filter EMI 2 Tahap
230v Ac EMI Filter
240v Ac EMI Filter
3 Fase 400hz EMI Filter
Filter RFI Fase 3
50a EMI Filter
AC Socket EMI Filter Dengan Fuse dan Switch
EMI Filter 5A
Ac Dc EMI Filter
Desain Filter EMI Input AC
Ac Line Filter Untuk Audio
Filter kebisingan AC Power Line
Filter Anti Interferensi
Filter gangguan elektromagnetik
EMC EMI Filter Untuk Inverter PV
EMI Filter Daya Listrik Untuk Peralatan
EMI Filter 10a
EMI Filter 230v
EMI Filter Ac
EMI Filter Feedthrough Kondensator
Filter EMI Untuk Lampu Led
EMI Filter Untuk Power Supply
Filter EMI untuk Vfd
Produsen Filter EMI
Filter EMI untuk peralatan mekanik
EMI RFI AC Power Line Filter
EMI RFI Filtrasi Kebisingan
EMI RFI Filter Perlindungan Penekanan Kebisingan
Ethernet EMI Filter
Kondensator Feedthrough
Socket Tujuan Umum Emc RFI Filter Kebisingan Dengan Sekring
Gigabit Ethernet EMI Filter
Filter EMI
Inline EMI Filter
Inverter EMI Filter
Laser Cutting Single Phase EMI Filter
Lc EMI Filter
Lcr Elektronik EMI Filter
LED EMI Filter
Low Pass EMI Filter
Lvds EMI Filter
Filter EMI utama
Filter EMI Militer
MRT RF Filter
Filter EMI pasif
PLC Filter Kebisingan
Sambungkan Filter EMI
Filter Daya Dengan Sekring Untuk Peralatan Medis
Filter Jalur Listrik Fase Tunggal
Pasokan listrik EMI Filter
Filter gangguan frekuensi radio
RF Feedthrough Kondensator
Filter RFI untuk Radio
Filter RFI untuk TV
RFI Filter Untuk Vfd
RFI Suppression Filter
Rj45 EMI Filter
Filter EMI Single Phase
Filter RFI Single Phase
Solar Inverter EMI Filter
Filter EMI Tiga Fase
Vfd EMI Filter
Filter EMI dengan Rocker Switch dan Fuse
Dua Tahap EMI AC Power RFI FilterDan sebagainya.
