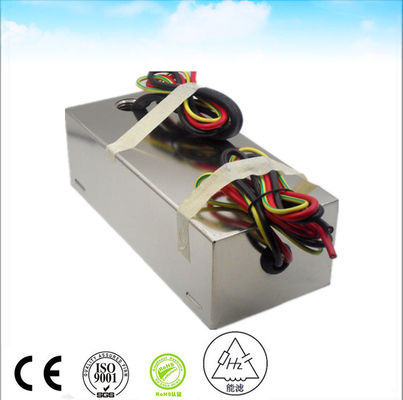

25A Desain Filter EMI Fase Tunggal

MOQ:	>=1 buah
harga:	$100.00
standard packaging:	8 PCS DALAM SATU KARTON BERAT KOTOR SATU KARTON TENTANG 10 KG
Supply Capacity:	1000 Potongan/Potongan per Minggu

Detail Information

Product Description

Detail Information

Tempat asal

Jiangsu, Cina

Nama merek

Nenglv

Sertifikasi

CE RoHS

Nomor model

HZ-2X25A

Jenis:

Filter EMI

Fungsi Transfer:

Lulus Rendah

jenis paket:

Lubang Pikir

Frekuensi pusat nominal:

50/60HZ

Bandwidth 3dB:

Kerugian penyisipan:

100dB

Impedansi masukan:

50ohm

Redaman stopband:

70-100dB

Nilai tegangan:

250VAC

Nilai Saat Ini:

NOMOR GARIS:

Aplikasi:

POWER LINE UNTUK MRI FARADAY CAGE

Pelabuhan:

changzhou shanghai hangzhou atau lainnya

Menyoroti:

Filter emc fase tunggal 25A

desain filter emi fase tunggal

desain filter emc fase tunggal

Product Description

Deskripsi Produk

Filter interferensi elektromagnetik (EMI) sangat penting untuk berbagai peralatan dan perangkat.Memasang filter EMI membantunya berfungsi sebagaimana dimaksud dan mencegahnya mengganggu perangkat lain.Kompatibilitas elektromagnetik (EMC) juga merupakan komponen kunci untuk memenuhi persyaratan kepatuhan peraturan global dan banyak standar industri.Agar filter EMI memberikan kinerja yang diinginkan, filter tersebut harus dipasang dengan benar.Mengikuti praktik terbaik untuk memasang filter EMI membantu mengoptimalkan kinerjanya dan memastikan margin kepatuhan yang aman untuk perangkat.

TINGKAT TEGANGAN	250 VAC
TERPERINGKAT SAAT INI	30 A
FREKUENSI OPERASIONAL	50 60Hz

Penurunan tegangan	Kurang dari 1V
Kelebihan muatan	140% dari arus pengenal selama 15 menit
Distorsi Harmonik	Kurang dari 2% @ arus pengenal penuh
Kebocoran arus	0.2A@380/230VAC dan 50Hz

Tegangan Tahan Dielektrik	1000VDC (saluran ke saluran) 1000VDC (saluran ke kasing)
Resistansi Isolasi DC	Sesuai Metode MIL-STD-202 202
Kekuatan Terminal	Sesuai Metode MIL-STD-202 211
Kenaikan Suhu	Sesuai MIL-F-15733

Kerugian Penyisipan:	70dB@150K-10GHz Sesuai MIL-STD-220A, Dalam Kondisi Beban
Klasifikasi Iklim	25/070/21

Meskipun praktik terbaik tertentu berlaku untuk hampir semua penginstalan filter EMI, proses penginstalan untuk setiap filter dapat sedikit berbeda.Karena variasi ini, pastikan untuk membaca literatur produk untuk filter EMI saat memasangnya atau hubungi teknisi aplikasi.Dengan mengingat hal itu, berikut adalah beberapa praktik pemasangan paling penting yang direkomendasikan untuk filter EMI.

Kiat-kiat berikut dapat membantu memastikan landasan EMI yang tepat:

Gunakan koneksi impedansi rendah untuk menghubungkan berbagai bagian sistem ground.Kabel datar, misalnya, menawarkan impedansi HF yang lebih rendah daripada kabel bundar.
Pastikan bahwa semua koneksi ground sesingkat mungkin.Pertimbangkan untuk menggunakan tali pengikat tanah yang rata dan dikepang, karena komponen ini memberikan peningkatan luas permukaan.
Gunakan area terbesar yang tersedia sebagai konduktor ground.Dinding kabinet seringkali merupakan permukaan yang cocok.
Menghapus cat dari permukaan pemasangan kabinet dapat membantu mencapai ikatan impedansi rendah.
Untuk memastikan keamanan dan kinerja yang tepat, pastikan arde sistem daya terhubung ke titik terminasi arde filter sebelum menghubungkan kabel apa pun.
Pastikan untuk meneliti dan mengikuti semua peraturan keselamatan terkait yang terkait dengan pembumian.
Periksa semua koneksi dalam sistem pembumian impedansi rendah Anda sebagai bagian dari pemeriksaan perawatan rutin Anda.

Perusahaan kita

Kami adalah produsen filter EMI profesional dan terkenal.
Tim teknis kami memiliki pengalaman lebih dari 10 tahun dalam merancang filter EMI.Kami tahu standar keamanan UL VDE CSA CE CQC dll dengan sangat baik.
Tim layanan teknis kami mempelajari berbagai jenis standar pengujian seperti aplikasi industri (IEC61800-3 untuk penggerak inverter frekuensi EN12015 untuk elevator EN55011 untuk perangkat ISM dll) dan aplikasi militer (GJB151A GJB152A dll). Kami dapat memecahkan masalah EMI dengan cepat secara efektif dan rendah- mahal.
