1.5T dan 1.3T khusus MRI RF Cage
Fitur produk ruang pemindaian MRI
Ruang yang dilindungi RF menyediakan lingkungan RF yang tenang yang diperlukan untuk melakukan banyak tes aplikasi yang berbeda seperti EMC, teknologi nirkabel pada kendaraan otomotif atau militer, pemindaian MRI, dll.Ruang-ruang ini dibangun dengan Smartshield TM modul RF perisai,proteksi pulsa elektromagnetik perisai EMPP,perisai TEMPEST (komunikasi aman) dan perisai arsitektur sistem lengkap.

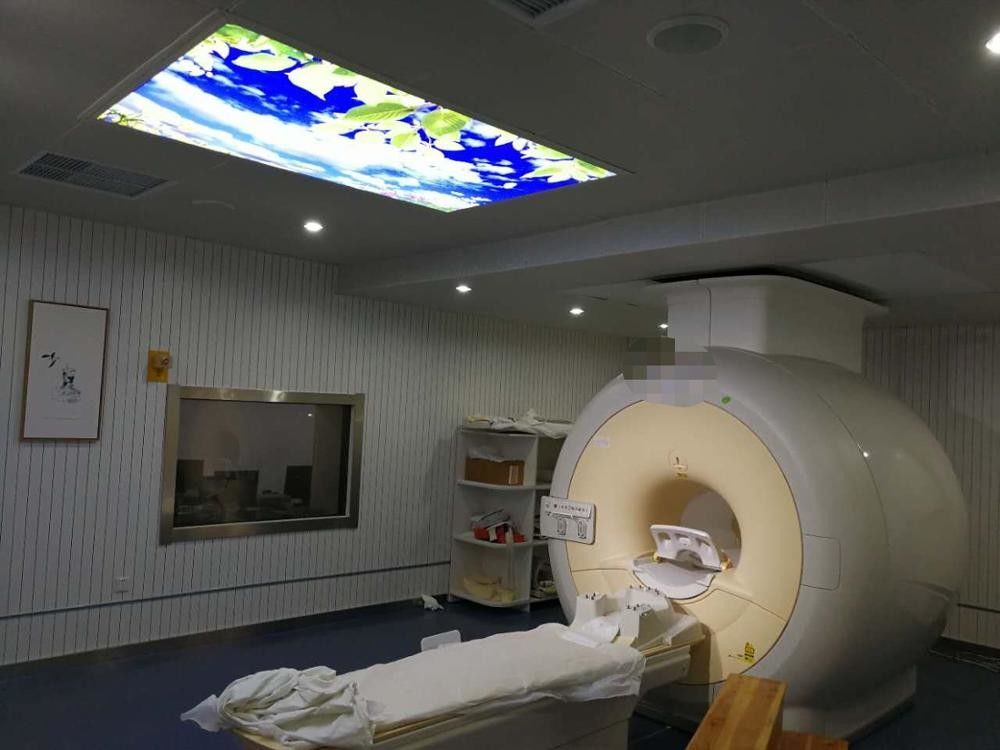

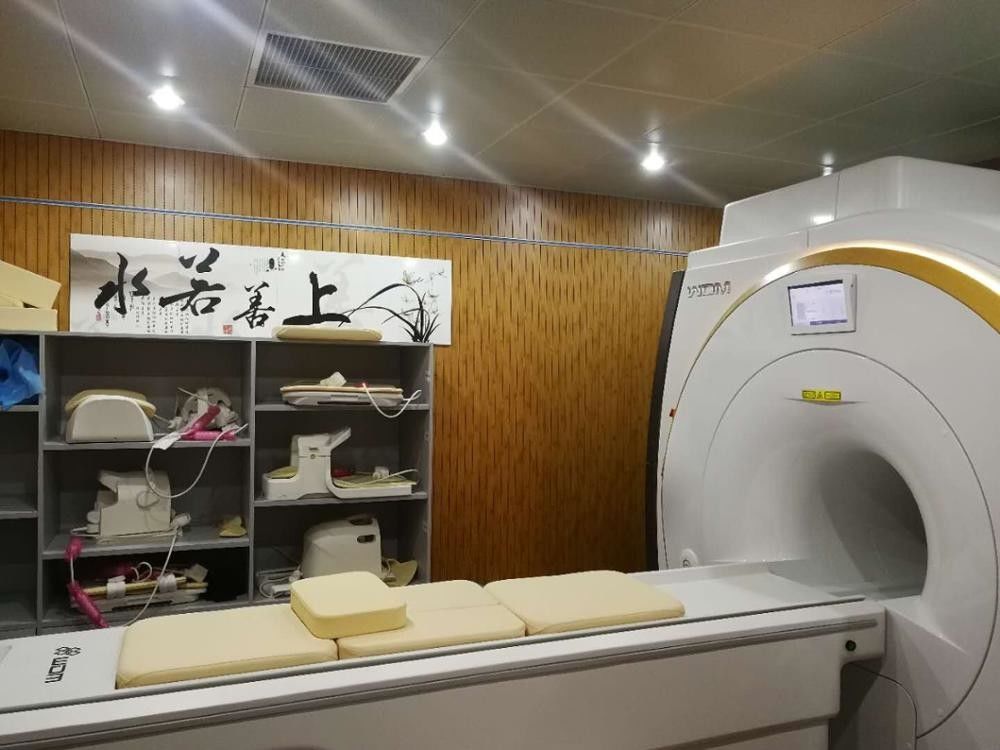

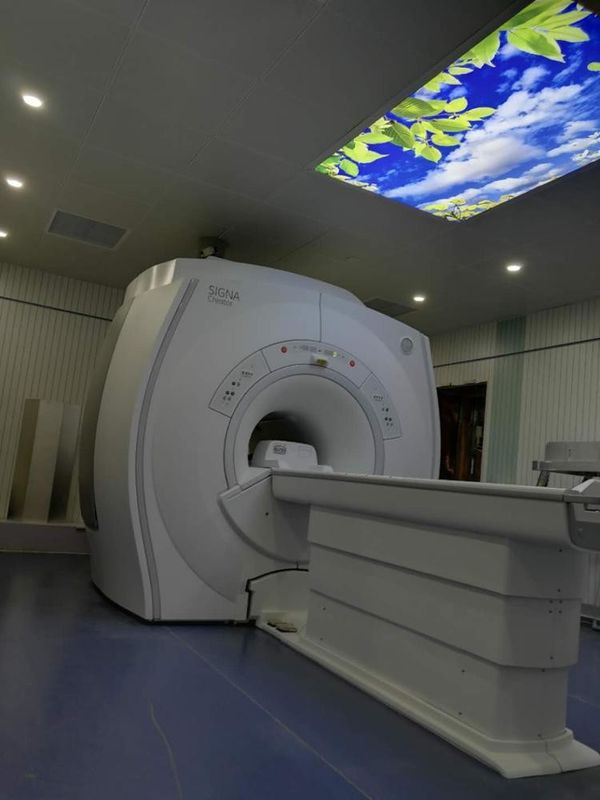

Ruang pemindaian MRI

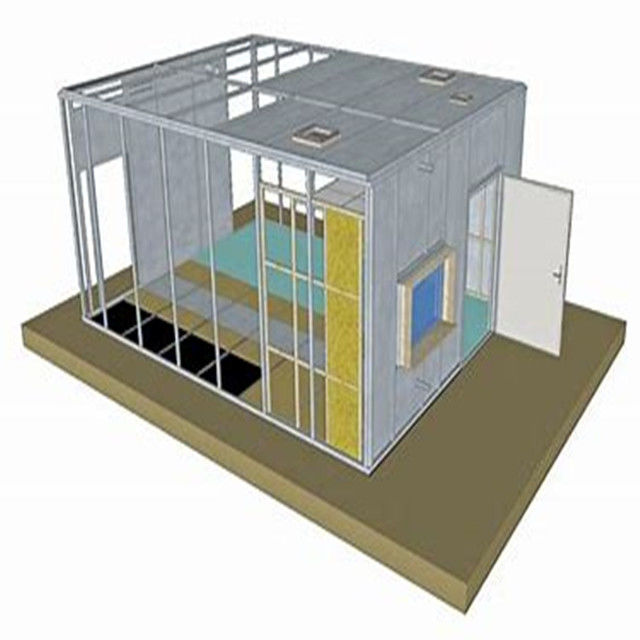

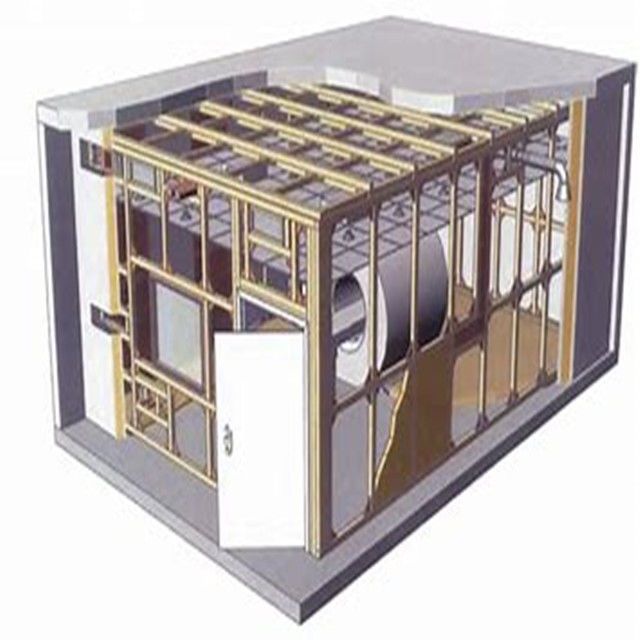

Konstruksi frame modular ini dibungkus dengan tembaga galvanis yang dapat sesuai dengan kriteria desain.4 cm (1 3/4") jahitan yang sangat terkompresi, menawarkan permukaan perisai yang lancar. pengikat interior tidak perlu menembus permukaan perisai oleh desain, yang meningkatkan umur panjang perisai.
Fitur Produk | ||||
Panel pelindung terbuat dari lempeng baja yang digiling dingin.yang dapat menahan pelat dari distorsi dan memastikan perataan pelat baja. | ||||
Konstruksi rangka yang didukung sendiri terbuat dari bahan bagian. | ||||

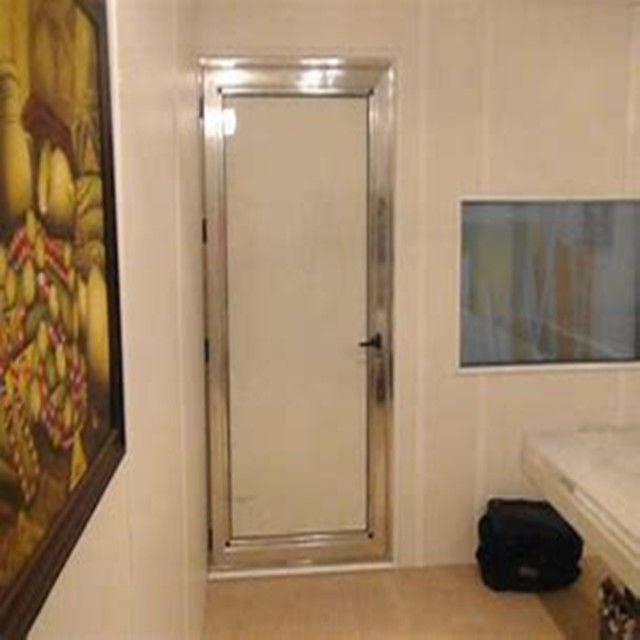

Pintu pelindung opsional: pintu elektromotor standar (alternatif elektromotor / manual), pintu pelindung otomatis (diaktifkan dengan lampu dengan kata sandi) pintu geser.Subshining stainless steel dekorasi adalah pada permukaan pintuDimensi standar pintu adalah:0.85 × 2 ((m). | ||||
Pintu pelindung geser gantung berskala besar, pintu geser elektromotor push-in, pintu kantong gas geser elektromotor, pintu berputar dengan rel. | ||||
Jendela berventilasi dirancang dalam jenis gelombang seluler dengan dimensi: 300 × 300 mm. | ||||
Filter daya dalam kondisi kinerja tinggi dan kebocoran rendah. | ||||
Telepon, pendingin udara, alat pemadam kebakaran, serat optik dan kabel CAT5 dapat dilengkapi sesuai kebutuhan. | ||||
Dekorasi akan diatur di ruang pelindung sesuai dengan persyaratan ruang peralatan standar. | ||||
Sifat perisai (dB) | ||||
| 14kHz | 85dB | ||
100KHz | 100dB | |||
200KHz | 110dB | |||
Gelombang datar | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
10-20GHz | 100dB | |||
20-40GHz | 80dB | |||
Lingkup Aplikasi | ||||
Tes EMC | ||||
Pos 1 | Modul Jenis panel, pelat baja galvanis 2mm/3mm | |||
Pos 2 | Pintu Perisai RF, ukuran terbuka:1000*2000mm Atau Dimensi yang disesuaikan | |||
Artikel 3 | Filter Daya 16A/ 32A/50A/63A Atau parameter yang disesuaikan | |||
Pos 4 | Panel ventilasi honeycomb 300x300x25mm 300x600x25mm Atau Dimensi yang disesuaikan | |||
Pos 5 | Panel RF 300*200mm,termasuk panduan gelombang Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Atau Dimensi yang disesuaikan | |||
Artikel 6 | Lantai Lantai anti-statis atau lantai Laminasi Atau bahan khusus | |||
Artikel 7 | Penyedot RF busa Kotak ferrit Absorber daya tinggi | |||
Pos 8 | Beryllium tembaga Jari | |||
Pos 9 | Panduan gelombang baja | |||
Pos 10 | Gasket Perlindungan EMI |
Aksesoris ruang pemindaian MRI
Aksesoris 1 | Pintu MRI 1.2x2.1M |
Aksesoris 2 | Jendela MRI 0.8x1.2M |
Aksesoris 3 | Filter EMI 16A/ 25A/ 30A |
Aksesoris 4 | Filter Honeycomb kuningan 300x300x25mm 300x600x25mm |
Aksesoris 5 | Panel tembaga Foil tembaga 1380mmx0,105mm |
Aksesoris 6 | Panduan gelombang kuningan |
Aksesoris 7 | Pita tembaga Lebar 25mm 50M/Gulung 50 mm lebar 50M/gulung |
Aksesoris 8 | Baja tembaga 2.5KGS/gulung |
Aksesoris 9 | Beryllium Copper Fingers |
