Fitur Produk Ruang Pemindaian MRI:
Selain digunakan untuk ruang EMC, ruang berpelindung RF memiliki sejumlah aplikasi berbeda dan menjadi dasar untuk berbagai rentang pengujian.Comtest mampu merancang, membangun, dan menghadirkan tipe kamar berpelindung RF umum berikut:
Pusat data terlindung RF
Ruang Peralatan Utama (juga dikenal sebagai ruang MER)

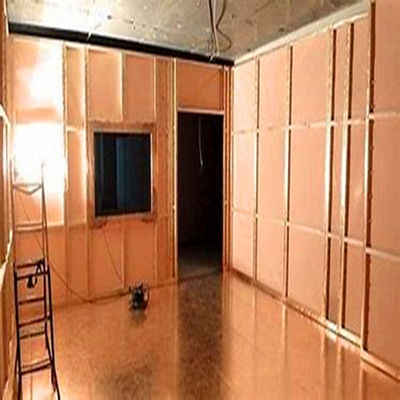

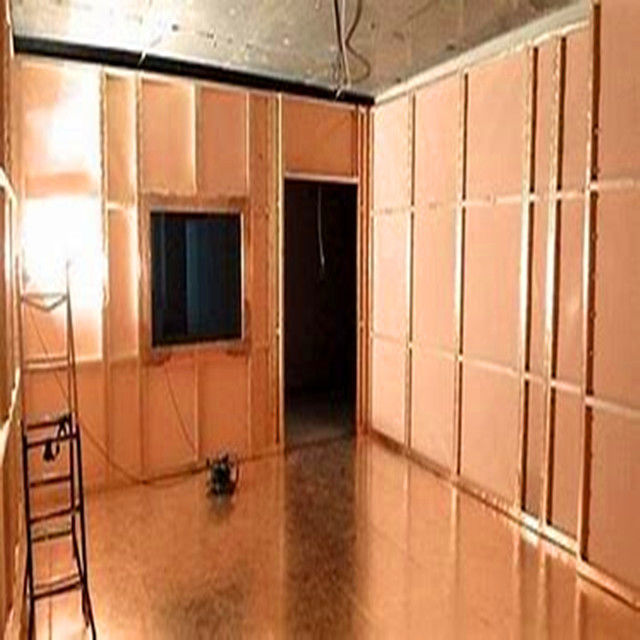

Pemindaian MRIing Deskripsi Kamar:
Konstruksi rangka modular ini dibungkus dengan tembaga berlapis yang dapat disesuaikan dengan kriteria desain apa pun.Sistem yang direkayasa dan dibaut meningkatkan integritas RF dengan jahitan lebar 4,4 cm (1 3/4") yang sangat terkompresi, menawarkan permukaan pelindung yang mulus. Pengencang interior tidak harus menembus permukaan pelindung berdasarkan desain, yang meningkatkan masa pakai jangka panjang dari perisai.
Fitur Produk | ||||
Panel pelindung terbuat dari pelat baja canai dingin yang dicetak.Mereka disambung dan dilas dengan perlindungan CO2, yang dapat menahan pelat dari distorsi dan memastikan perataan pelat baja. | ||||
Konstruksi rangka swadaya terbuat dari bahan bagian. | ||||
Pintu pelindung adalah opsional: pintu gerak listrik standar (alternatif gerak listrik / manual), pintu pelindung otomatis penuh (lampu diaktifkan dengan kata sandi) pintu geser.Hiasan baja tahan karat subshining ada di permukaan pintu.Dimensi standar pintu adalah: 0,85 × 2 (m). | ||||
Pintu pelindung geser gantung skala besar, pintu dorong geser elektromotif, pintu kantong gas geser elektromotif, pintu putar dengan trek. | ||||
Jendela berventilasi dirancang dalam tipe pemandu gelombang seluler dengan dimensi: 300 × 300 (mm). | ||||
Filter daya dalam kondisi performa tinggi dan kebocoran rendah. | ||||
Telepon, AC, perangkat pemadam kebakaran, serat optik, dan kabel CAT5 dapat disesuaikan. | ||||
Dekorasi akan diatur di ruang pelindung sesuai dengan persyaratan ruang peralatan standar. | ||||
Properti Perisai (dB) | ||||
| 14kHz | 85dB | ||
100KHz | 100dB | |||
200KHz | 110dB | |||
Gelombang pesawat | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
10-20GHz | 100dB | |||
20-40GHz | 80dB | |||
Lingkup Aplikasi | ||||
pengujian EMC | ||||
Item 1 | Tipe Panel Modul, pelat baja galvanis 2mm / 3mm | |||
Item 2 | Pintu Perisai RF, Ukuran terbuka: 1000 * 2000mm Atau dimensi yang disesuaikan | |||
Item 3 | Filter Daya 16A/ 32A/50A/63A Atau parameter yang disesuaikan | |||
Item 4 | Panel ventilasi sarang lebah 300x300x25mm 300x600x25mm Atau dimensi yang disesuaikan | |||
Item 5 | Panel RF 300*200mm, termasuk pandu gelombang 4cm / L220cm x1 BNC*2/N*2/SMA*2 Atau dimensi yang disesuaikan | |||
Item 6 | Lantai Lantai anti-statis atau lantai Laminasi Atau bahan yang disesuaikan | |||
Item 7 | Penyerap RF busa ubin ferit Penyerap daya tinggi | |||
Item 8 | Jari-jari tembaga berilium | |||
Item 9 | Pemandu gelombang baja | |||
Item 10 | Gasket Pelindung EMI |

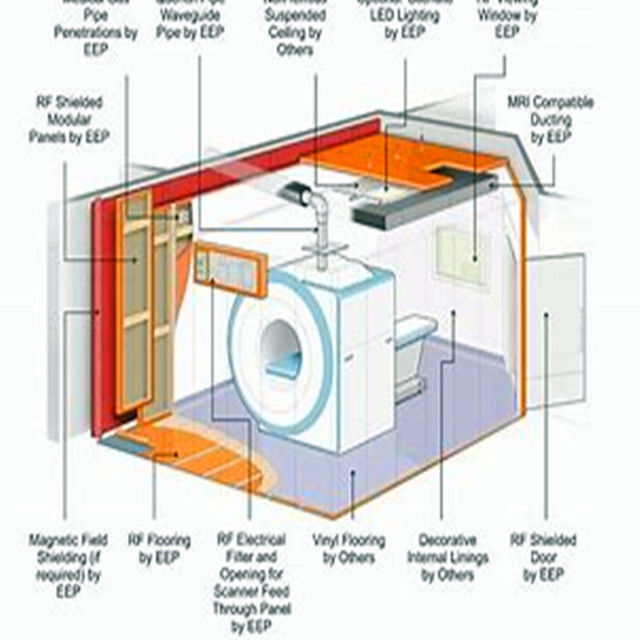

Aksesori Ruang Pemindaian MRI
Aksesoris 1 | Pintu MRI 1.2x2.1M |
Aksesoris 2 | Jendela MRI 0.8x1.2M |
Aksesoris 3 | Filter EMI 16A/ 25A/ 30A |
Aksesoris 4 | Filter sarang lebah kuningan 300x300x25mm 300x600x25mm |
Aksesoris 5 | Panel tembaga Foil tembaga 1380mmx0.105mm |
Aksesoris 6 | Pemandu gelombang kuningan |
Aksesoris 7 | Pita tembaga 25mm lebar 50M/Roll 50mm lebar 50M/Roll |
Aksesoris 8 | wol tembaga 2.5KGS / Gulungan |
Aksesoris 9 | Jari-jari tembaga berilium |
