Ruang Anechoic
|
Deskripsi Ruang Anechoic Kami menyediakan Semi-EMC Chamber dan Full EMC Chamber untuk pengujian EMC.
Sebuah Kamar Anechoic umumnya terdiri dari ruang yang dilindungi RF yang sebagian atau sepenuhnya dilapisi dengan bahan penyerap RF.
Kamar kami biasanya dibangun dari sistem pelindung modular.
EMC anechoic test chambers are used by industry to perform radiated emissions and radiated immunity testing of electrical/electronic equipment to various International specifications such as EN 50147 part 2 / ANSI C63.4 / EN55022 / EN61000-4-3 dan berbagai dokumen CISPR.
Kamar juga dirancang untuk pengujian EMC untuk pengujian sesuai dengan spesifikasi militer dan avionik seperti MIL STD 4612E, DO 160 dan DEF STD 59-41.

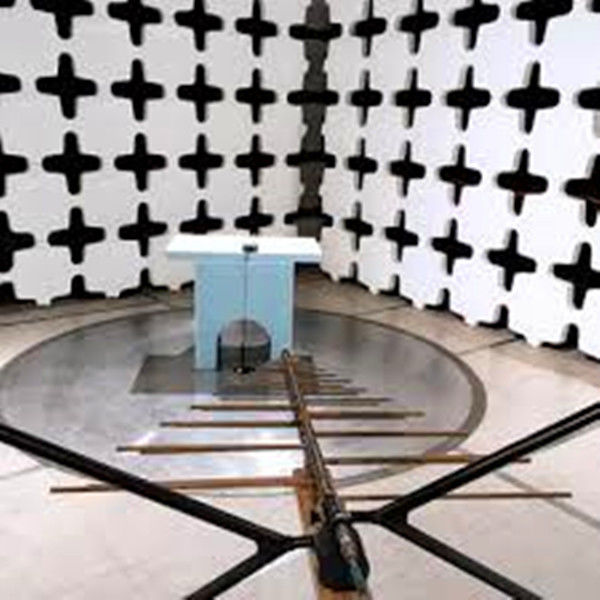

kami menawarkan berbagai macam kamar anechoic, termasuk: Antenna EMC Testing Chamber |

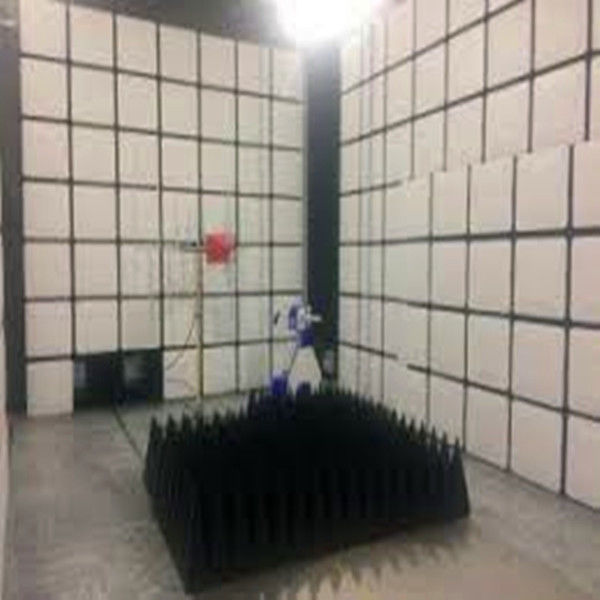

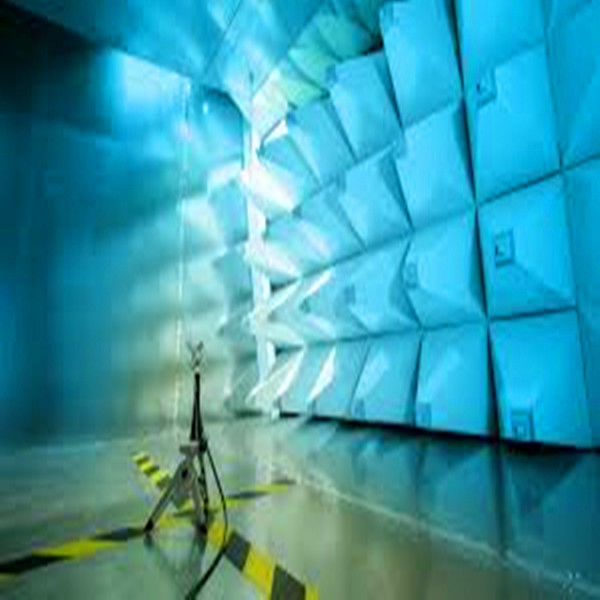

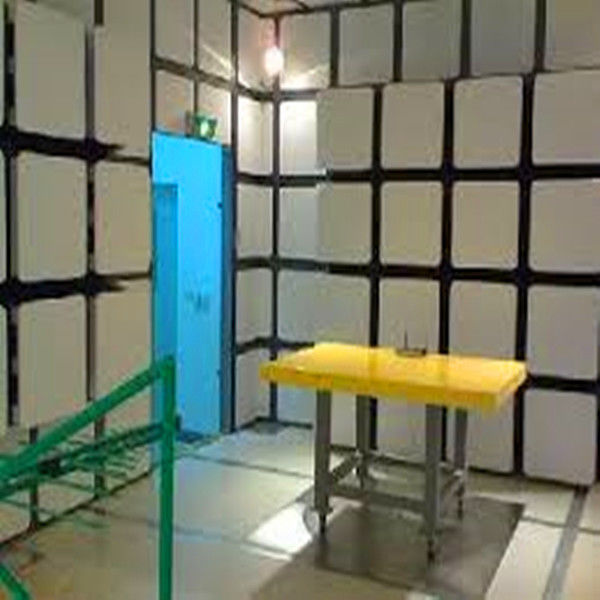

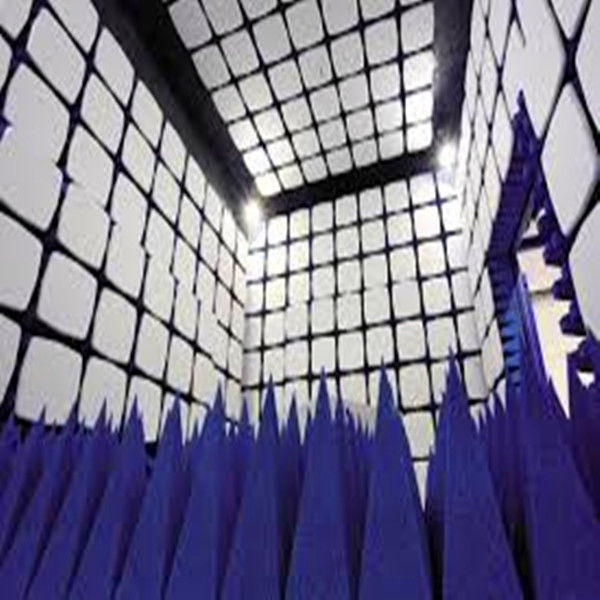

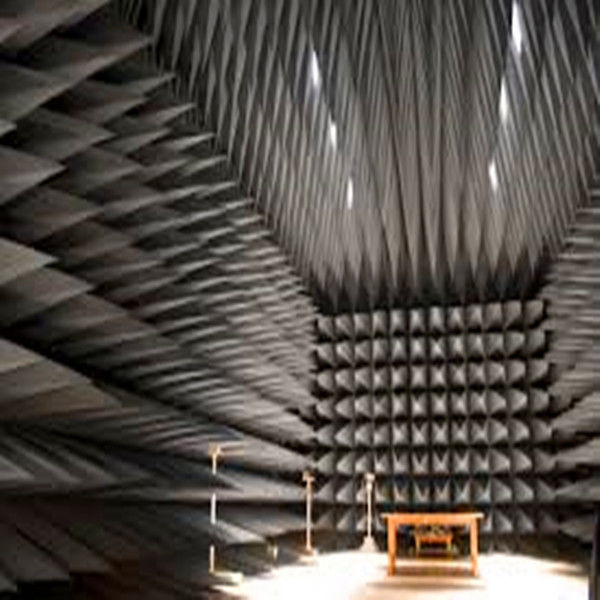

Ruang anechoic dengan RF absorber
Jenis yang kami sediakanuntuk ruang kamar anekoik dengan penyerap RF
- Kamar kompak
- Kamar 3 meter
- Kamar 5 meter
-10 Meter cHamster
- Kamar ruang bebas
- Kamar MIL-STD
-Kamar Anechoic yang disesuaikan diterima
Kinerja pelindunguntuk ruang kamar anekoik dengan penyerap RF
|
medan magnet |
14kHz |
75dB |
|
100KHz |
100dB |
|
|
200KHz |
110dB |
|
|
Gelombang datar |
50-103MHz |
120dB |
|
Microware |
1-10GHz |
110dB |
|
10-20GHz |
100dB |
|
|
20-40GHz |
80dB |
Item 1Module Panel tipe, 2mm/3mm plat baja galvanis
Item 2RF Pintu Pelindung, ukuran terbuka:1000*2000mm
Atau Dimensi yang disesuaikan
Item 3Filter Daya
16A/ 32A/50A/63A
Atau parameter yang disesuaikan
Item 4 Panel ventilasi honeycomb
300x300x25mm
300x600x25mm
Atau Dimensi yang disesuaikan
Item 5RF Panel
300*200mm,termasuk panduan gelombang Ø4cm / L220cm x1 BNC*2/N*2/SMA*2
Atau Dimensi yang disesuaikan
Item 6Lantai
Lantai anti-statis atau lantai Laminasi
Atau bahan khusus
Item 7Absorber RF busa
Kotak ferrit
Absorber daya tinggi
Item 8Beryllium tembaga Jari-jari
Item 9Pengendali gelombang Baja Item 10EMI Perisai Gasket
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
