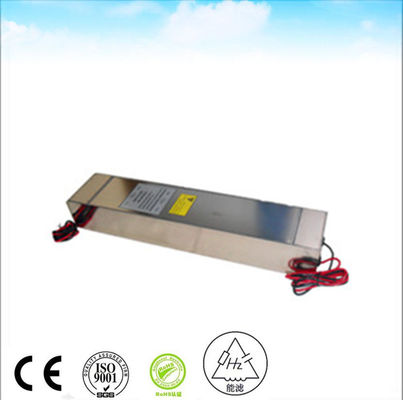

250VAC 16A EMI saluran listrik filter rf perisai
Bagaimana cara kerja filter EMI input?
Sebagian besar elektronik mengandung filter EMI, baik sebagai perangkat terpisah, atau tertanam dalam papan sirkuit.Fungsinya adalah untuk mengurangi kebisingan elektronik frekuensi tinggi yang dapat menyebabkan gangguan dengan perangkat lainStandar peraturan ada di sebagian besar negara yang membatasi jumlah kebisingan yang dapat dipancarkan.
EMI, atau Interferensi Elektromagnetik, didefinisikan sebagai sinyal listrik yang tidak diinginkan dan dapat dalam bentuk emisi yang diarahkan atau dipancarkan.EMI yang dilakukan adalah di mana kebisingan bergerak di sepanjang konduktor listrik dan EMI yang dipancarkan adalah di mana kebisingan bergerak melalui udara sebagai medan magnet atau gelombang radio.
EMI dihasilkan dari beralih arus listrik dan berasal dari berbagai sumber termasuk catu daya elektronik.Sumber daya mengubah tegangan input menjadi tegangan DC yang diatur dan terisolasi (dalam kebanyakan kasus) untuk menjalankan sejumlah komponen elektronikKonversi ini dilakukan pada frekuensi tinggi mulai dari beberapa kHz hingga lebih dari satu MHz.Relai DC dan pengisi baterai semua bergantung pada catu daya untuk beroperasi.
Filter EMI untuk catu daya biasanya terdiri dari komponen pasif, termasuk kapasitor dan induktor, yang terhubung bersama untuk membentuk sirkuit LC.Induktor memungkinkan DC atau arus frekuensi rendah untuk melewatiKondensator menyediakan jalur impedansi rendah untuk mengalihkan kebisingan frekuensi tinggi dari input filter,baik kembali ke catu daya, atau ke koneksi tanah.
Selain membantu memenuhi peraturan EMI, filter juga harus memenuhi standar keselamatan.jarak listrik minimum antara jalurKondensator juga secara individual disertifikasi keamanan, tergantung pada posisi mereka dalam sirkuit.Kondensator khusus X harus digunakan di terminal input dan kondensator Y dari sirkuit AC ke tanah.
Tegangan nominal | 250 VAC | ||
NOMERATED ACRENT | 30 A | ||
Frekuensi Operasional | 50 60 Hz | ||
Penurunan Tegangan | Kurang dari 1V | ||
Overload | 140% dari arus nominal selama 15 menit | ||
Distorsi Harmonik | Kurang dari 2% @ arus nominal penuh | ||
Arus kebocoran | ≤ 0,2A@380/230VAC dan 50Hz | ||
Tegangan Tahan Dielektrik | 1000VDC (line to line) 1000VDC (line to case) | ||
Resistensi Isolasi DC | Seperti Per MIL-STD-202 Metode 202 | ||
Kekuatan terminal | Seperti Per MIL-STD-202 Metode 211 | ||
Peningkatan Suhu | Seperti Per MIL-F-15733 | ||
Kerugian Penempatan | ≥ 100dB@14K-40GHz Menurut MIL-STD-220A, Dalam Kondisi Beban | ||
Klasifikasi Iklim | 25/070/21 |
