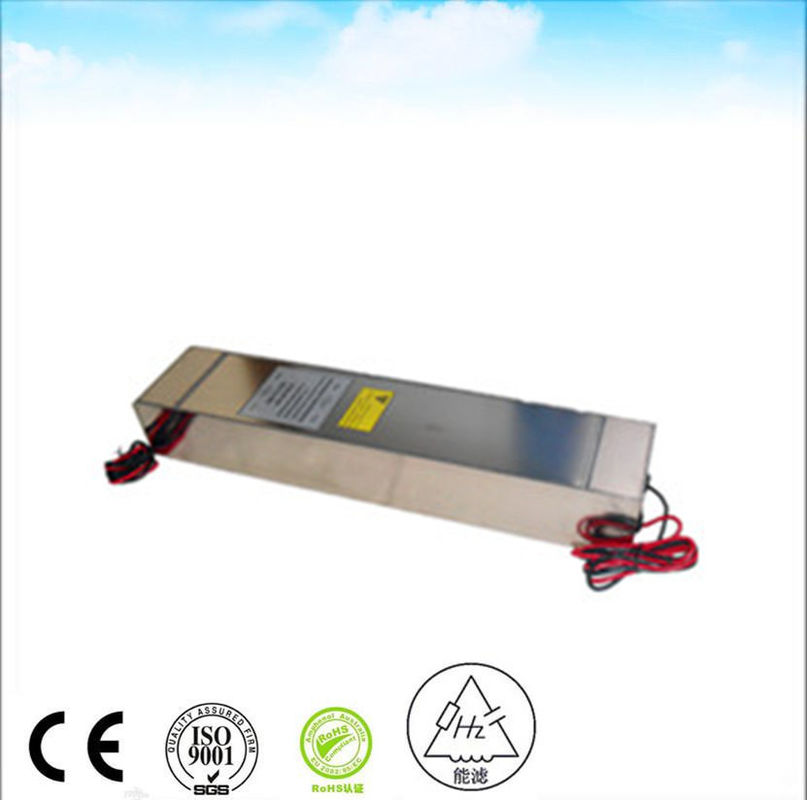

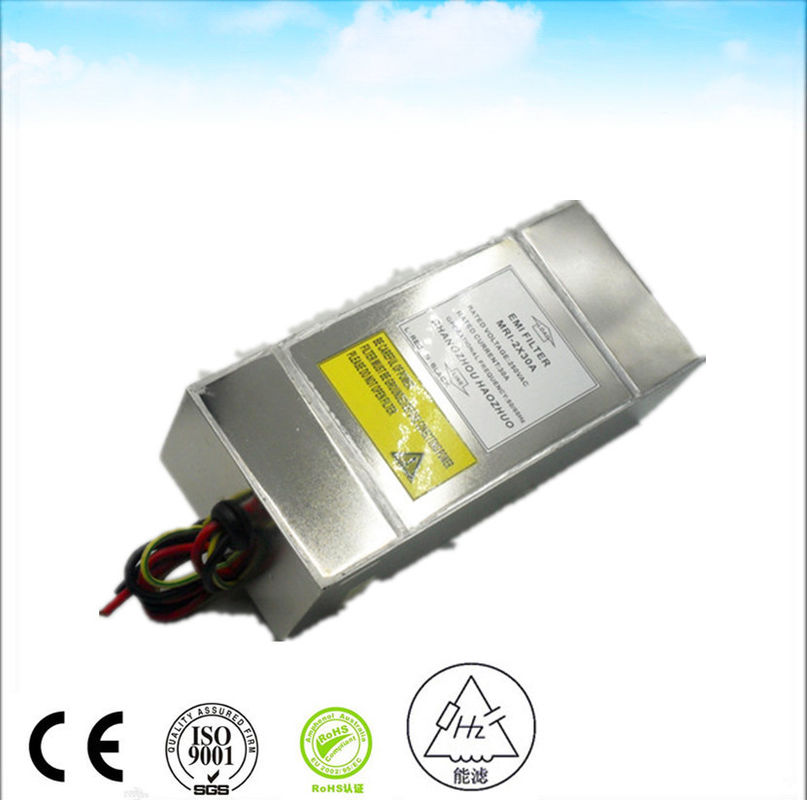

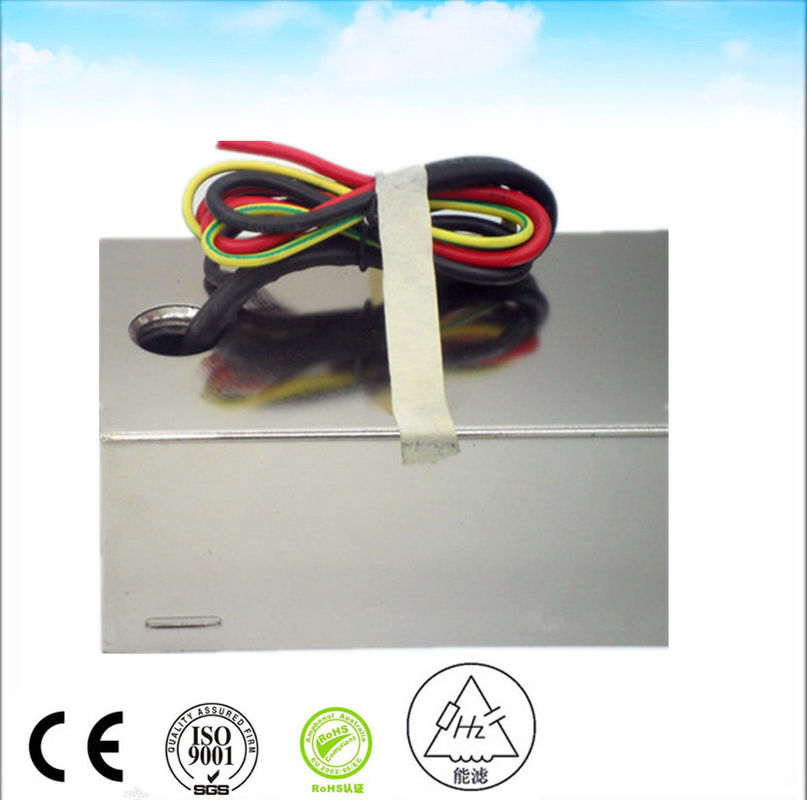

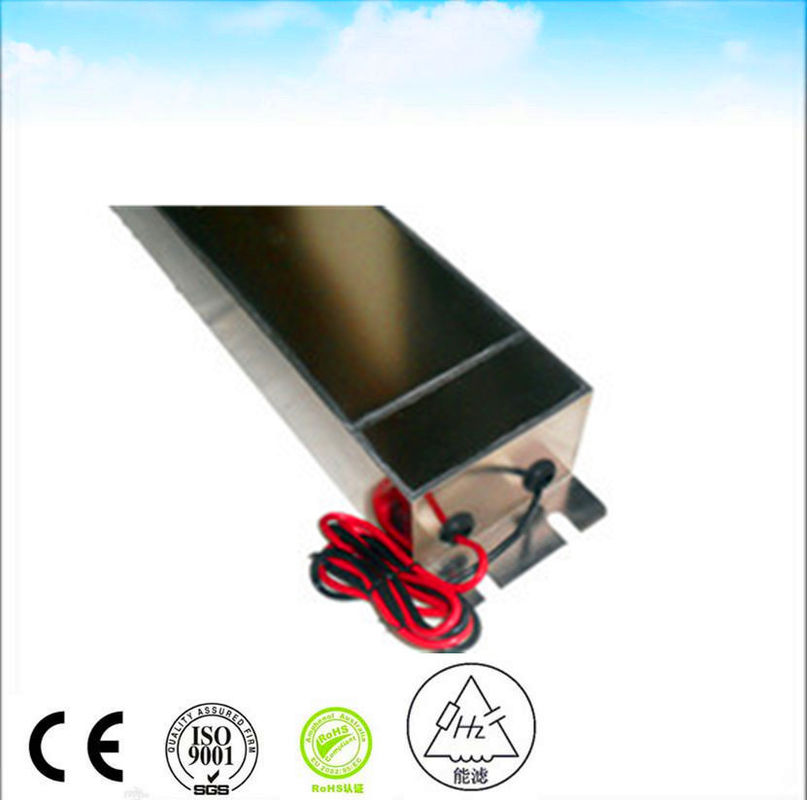

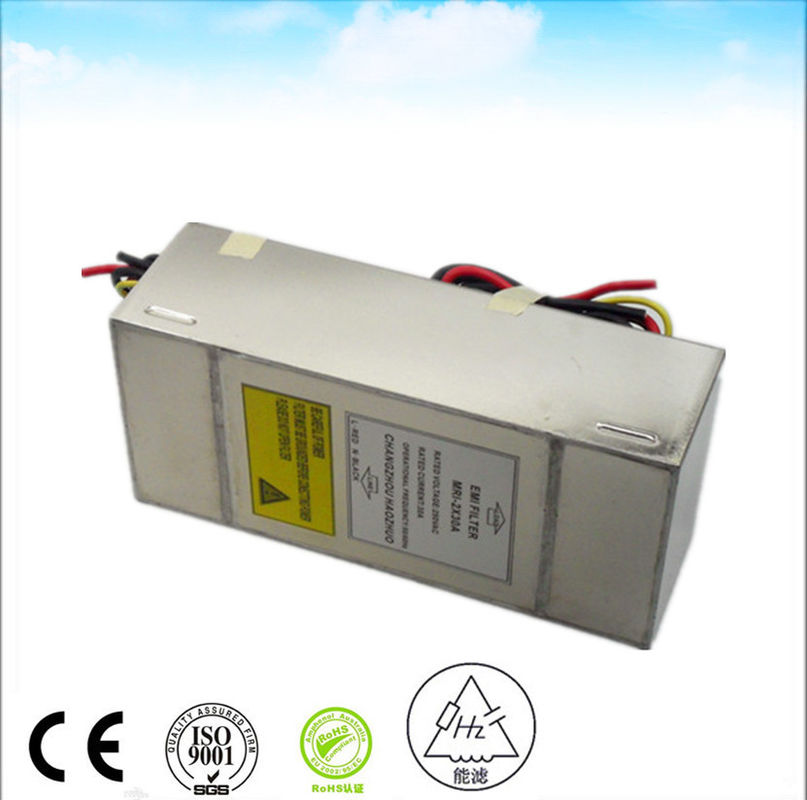

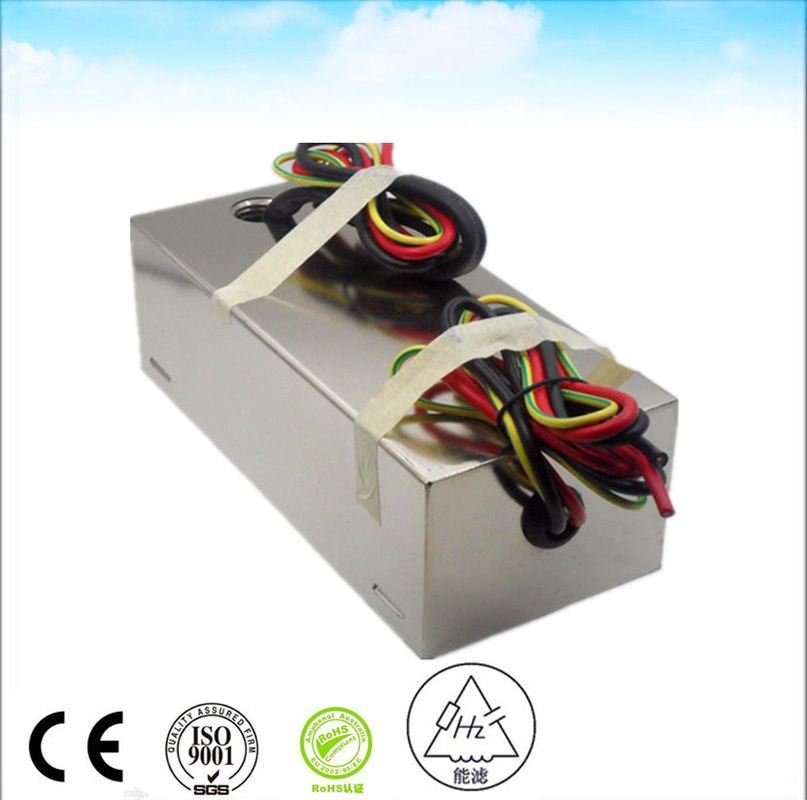

Tegangan Tinggi 25a Mri RF Cage Filter EMI Single Phase Filter Kebisingan Elektronik sampai 1GHz

MOQ: >=1 buah
harga: $100.00
standard packaging: 8 PCS DALAM SATU KARTON BERAT KOTOR SATU KARTON TENTANG 10 KG
Supply Capacity: 1000 Potongan/Potongan per Minggu
Detail Information
Product Description
Detail Information
Tempat asal
Jiangsu, Cina
Nama merek
Nenglv
Sertifikasi
ce
Nomor model
HZ-2X25A
jenis:
Penyaring EMI
Fungsi Pemindahan:
Lulus Rendah
Jenis Paket:
Lubang Pikiran
Frekuensi Pusat Nominal:
50/60HZ
Bandwidth 3dB:
1
Kerugian Penyisipan:
100dB
Impedansi Masukan:
50Ohm
Redaman Stopband:
70-100dB
Tegangan terukur:
250vac
Nilai saat ini:
30a
NOMOR GARIS:
2
Aplikasi:
SALURAN DAYA UNTUK MRI FARADAY CAGE
Pelabuhan:
changzhou shanghai hangzhou atau lainnya
Menyoroti:

25a emi filter

,

Rf Cage Single Phase EMI Filter

,

mri room Rfi Line Filter

Product Description

Deskripsi Produk

Filter interferensi elektromagnetik (EMI) sangat penting untuk berbagai macam peralatan dan perangkat. Memasang filter EMI membantu mereka berfungsi sebagaimana mestinya dan mencegah mereka mengganggu perangkat lain. Kompatibilitas elektromagnetik (EMC) juga merupakan komponen kunci untuk memenuhi persyaratan kepatuhan dari peraturan global dan banyak standar industri. Agar filter EMI memberikan kinerja yang diinginkan, filter tersebut harus dipasang dengan benar. Mengikuti praktik terbaik untuk memasang filter EMI membantu mengoptimalkan kinerjanya dan memastikan margin kepatuhan yang aman untuk perangkat.

TEGANGAN TERUKUR 250 VAC
ARUS TERUKUR 30 A
FREKUENSI OPERASIONAL 50 60Hz
Penurunan Tegangan Kurang dari 1V
Beban Berlebih 140% dari arus terukur selama 15 menit
Distorsi Harmonik Kurang dari 2% @ arus terukur penuh
Arus Bocor ≤0.2A@380/230VAC dan 50Hz
Tegangan Tahan Dielektrik 1000VDC (jalur ke jalur) 1000VDC (jalur ke casing)
Resistansi Isolasi DC Sesuai MIL-STD-202 Metode 202
Kekuatan Terminal Sesuai MIL-STD-202 Metode 211
Kenaikan Suhu Sesuai MIL-F-15733
Kerugian Sisipan: ≥70dB@150K-10GHz Sesuai MIL-STD-220A, Dalam Kondisi Beban
Klasifikasi Iklim 25/070/21


Meskipun praktik terbaik tertentu berlaku untuk hampir semua pemasangan filter EMI, proses pemasangan untuk setiap filter bisa sedikit berbeda. Karena variasi ini, pastikan untuk berkonsultasi dengan literatur produk untuk filter EMI saat memasangnya atau hubungi teknik aplikasi. Dengan mengingat hal itu, berikut adalah beberapa praktik pemasangan yang direkomendasikan yang paling penting untuk filter EMI.



Tips berikut dapat membantu memastikan pentanahan EMI yang tepat:

  • Gunakan koneksi impedansi rendah untuk menghubungkan berbagai bagian sistem pentanahan. Misalnya, kabel datar menawarkan impedansi HF yang lebih rendah daripada kabel bulat.
  • Pastikan semua koneksi pentanahan sesingkat mungkin. Pertimbangkan untuk menggunakan tali pentanahan datar yang dikepang, karena komponen ini memberikan area permukaan yang lebih besar.
  • Gunakan area terbesar yang tersedia sebagai konduktor pentanahan. Dinding kabinet seringkali merupakan permukaan yang cocok.
  • Menghilangkan cat dari permukaan pemasangan kabinet dapat membantu mencapai ikatan impedansi rendah.
  • Untuk memastikan keselamatan dan kinerja yang tepat, pastikan pentanahan sistem daya terhubung ke titik terminasi pentanahan filter sebelum menghubungkan kabel apa pun.
  • Pastikan untuk meneliti dan mengikuti semua peraturan keselamatan yang relevan terkait dengan pentanahan.
  • Periksa semua koneksi dalam sistem pentanahan impedansi rendah Anda sebagai bagian dari pemeriksaan pemeliharaan rutin Anda.





Tegangan Tinggi 25a Mri RF Cage Filter EMI Single Phase Filter Kebisingan Elektronik sampai 1GHz
Tegangan Tinggi 25a Mri RF Cage Filter EMI Single Phase Filter Kebisingan Elektronik sampai 1GHz

Perusahaan Kami
Kami adalah produsen filter EMI yang profesional dan terkenal.
Tim teknis kami memiliki pengalaman lebih dari 10 tahun dalam merancang filter EMI. Kami sangat memahami standar keselamatan UL VDE CSA CE CQC dll.
Tim layanan teknis kami mempelajari banyak jenis standar pengujian seperti aplikasi industri (IEC61800-3 untuk penggerak inverter frekuensi EN12015 untuk lift EN55011 untuk perangkat ISM dll.) dan aplikasi militer (GJB151A GJB152A dll.). Kami dapat menyelesaikan masalah EMI dengan cepat, efektif, dan hemat biaya.
